インテリビュー MP30 メインボード PN M8058-66402 患者モニター MP20 マザーボード

製品の説明

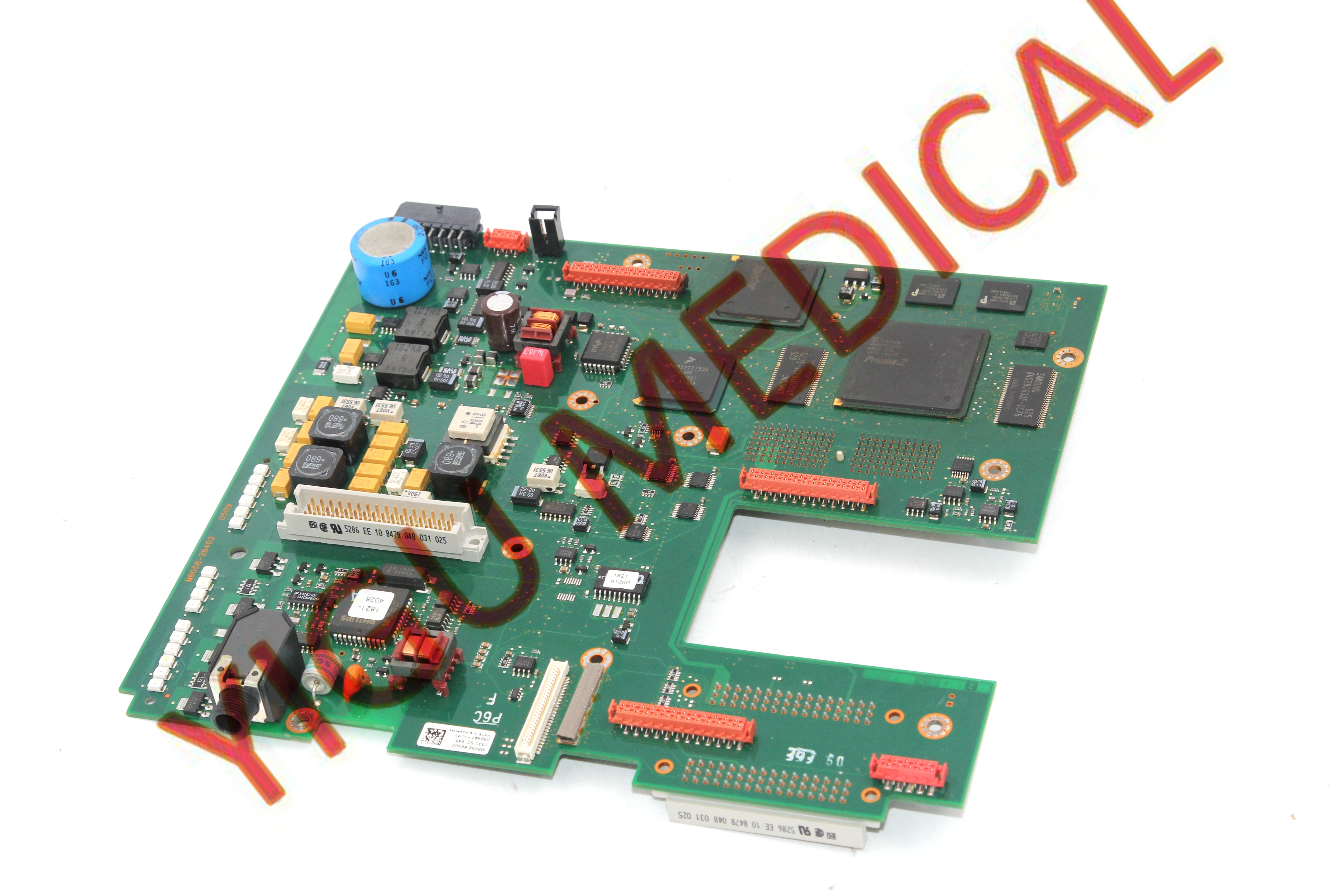

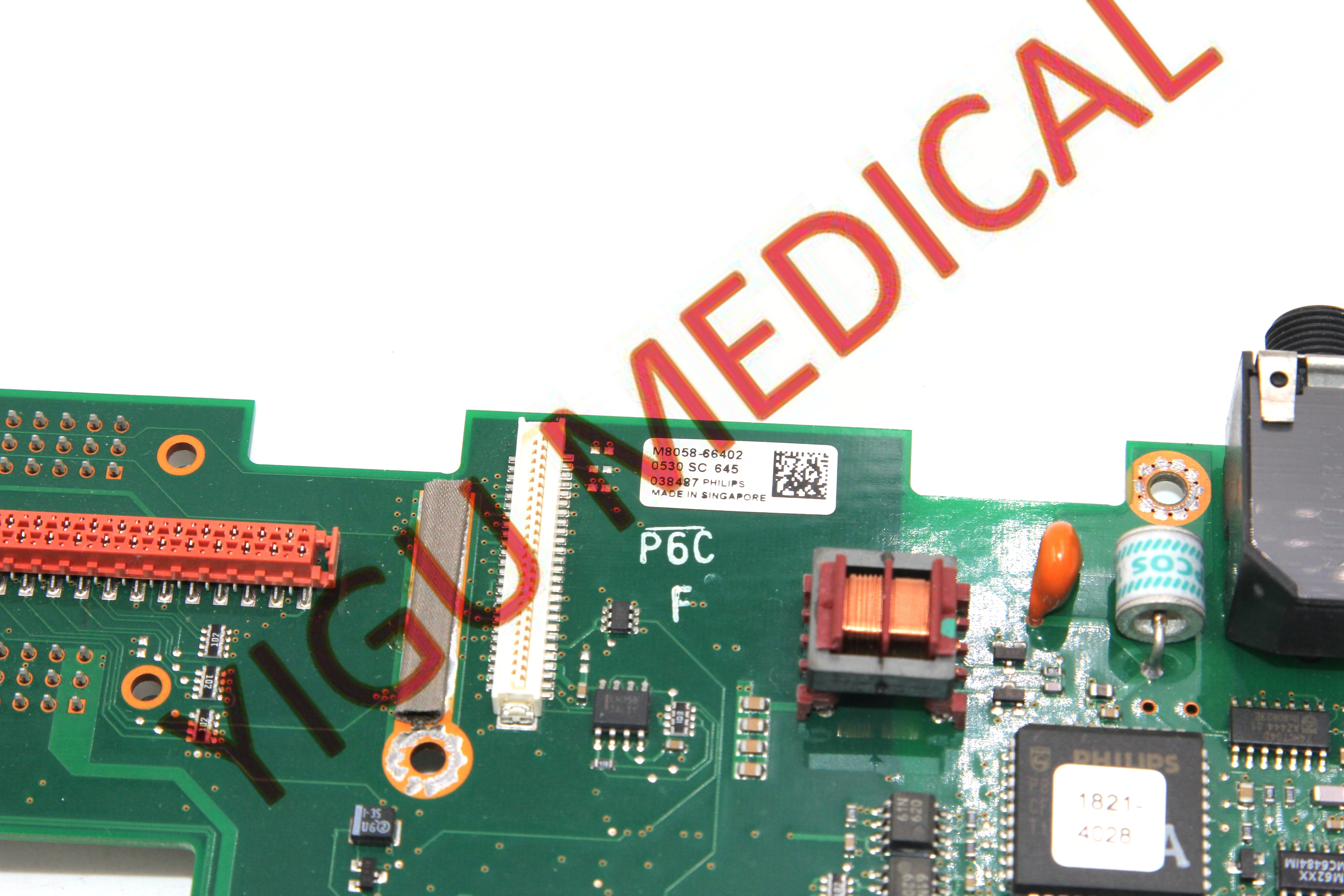

IntelliVue MP30 メインボード PN M8058-66402 患者モニター MP20 マザーボード

MP30 マザーボードは、MP2、MP5、MP20、MP30 シリーズの患者モニター内部にある、中心的かつ重要なプリント基板 (PCB) です。これはモニターの「脳」および中枢神経系として機能し、接続されたすべてのモジュール (SpO₂、NIBP、ECG など) からのデータを処理し、ユーザーインターフェースを管理する役割を担います。

---

主な機能と特徴

マザーボードは、いくつかの主要な機能を単一のボードに統合しています。

1. **中央処理:** メインのマイクロプロセッサ (CPU) とメモリ (RAM) を搭載しており、モニターのオペレーティングシステムとアプリケーションソフトウェアを実行します。これは、パラメータモジュールからのすべてのデータが受信、処理、および組み合わされて、包括的な患者ビューを作成する場所です。

2. **モジュールインターフェース:** マザーボードには、プラグインパラメータモジュール (**X2 モジュール**または**パラメータモジュール**と呼ばれることが多い) と通信するための、いくつかの特殊なコネクタとコントローラが含まれています。これらには以下が含まれます:
* **SpO₂ モジュール**
* **NIBP モジュール** (非侵襲性血圧)
* **ECG モジュール** (心電図)
* **Temp モジュール** (温度)
* **IBP モジュール** (侵襲性血圧) - 多くの場合、マザーボードにも接続される別のモジュールです。

3. **ディスプレイ制御:** モニターの統合 LCD スクリーンを駆動し、波形、数値、およびユーザーインターフェースをレンダリングするグラフィックコントローラと回路が含まれています。

4. **入出力管理:** ボードは、すべてのユーザー入力 (フロントキー、ロータリーノブ経由) と、次のようなポートを介した外部デバイスへの出力を管理します:
* **ネットワークポート (RJ-45):** 病院のネットワークへの接続用 (例: Philips ICM や IntelliVue CNS などのセントラルステーションにデータを送信するため)。
* **シリアルポート (RS-232):** プリンタや外部モデムなどの古いデバイスへの接続用。
* **USB ポート:** データのエクスポートまたはソフトウェアのアップデート用。
* **ビデオ出力 (VGA):** 外部モニターへのディスプレイ出力用。
* **アラーム出力:** 外部オーディオアラームまたはナースコールシステムを駆動するためのコネクタ。

5. **電力分配:** マザーボードは、外部 AC アダプタまたはバッテリーバックアップから電力を受け取り、すべての内部コンポーネントと接続されたモジュールに適切な電圧を分配します。

---

一般的な問題とトラブルシューティング

MP30 マザーボードの故障は、システム全体に影響するため、広範囲の問題を引き起こす可能性があります。一般的な症状には以下が含まれます:

* **モニターの電源が入らない** (ライトなし、ディスプレイなし)。
* **継続的なブートループ** または起動の完了失敗。
* バックライトが点灯している間の **空白またはフリーズした画面**。
* **1 つまたはすべてのパラメータモジュールを認識できない**。
* ディスプレイ上の **破損したグラフィック** または欠落した要素。
* **機能しないポート** (ネットワーク、USB など)。
* 特定のモジュールに追跡できない **永続的なハードウェアエラーコード**。

**重要な注意:** マザーボードに障害があると結論付ける前に、技術者は、次のような他の問題を排除するための診断を実行します:
* 故障した電源 / AC アダプタ。
* 深く放電した、または故障した内部バッテリー。
* システム全体の競合を引き起こす故障したパラメータモジュール。
* 破損したソフトウェア (再フラッシュが必要な場合があります)。

-

 概要

本質的に、MP30 マザーボードは、多用途な患者モニターファミリーの不可欠な中核コンポーネントです。これは、計算、通信、および制御を担当する高度に統合されたボードです。堅牢ですが、故障する可能性があり、その重要な役割と適切なソフトウェア処理の必要性から、専門家による診断と交換が必要です。
