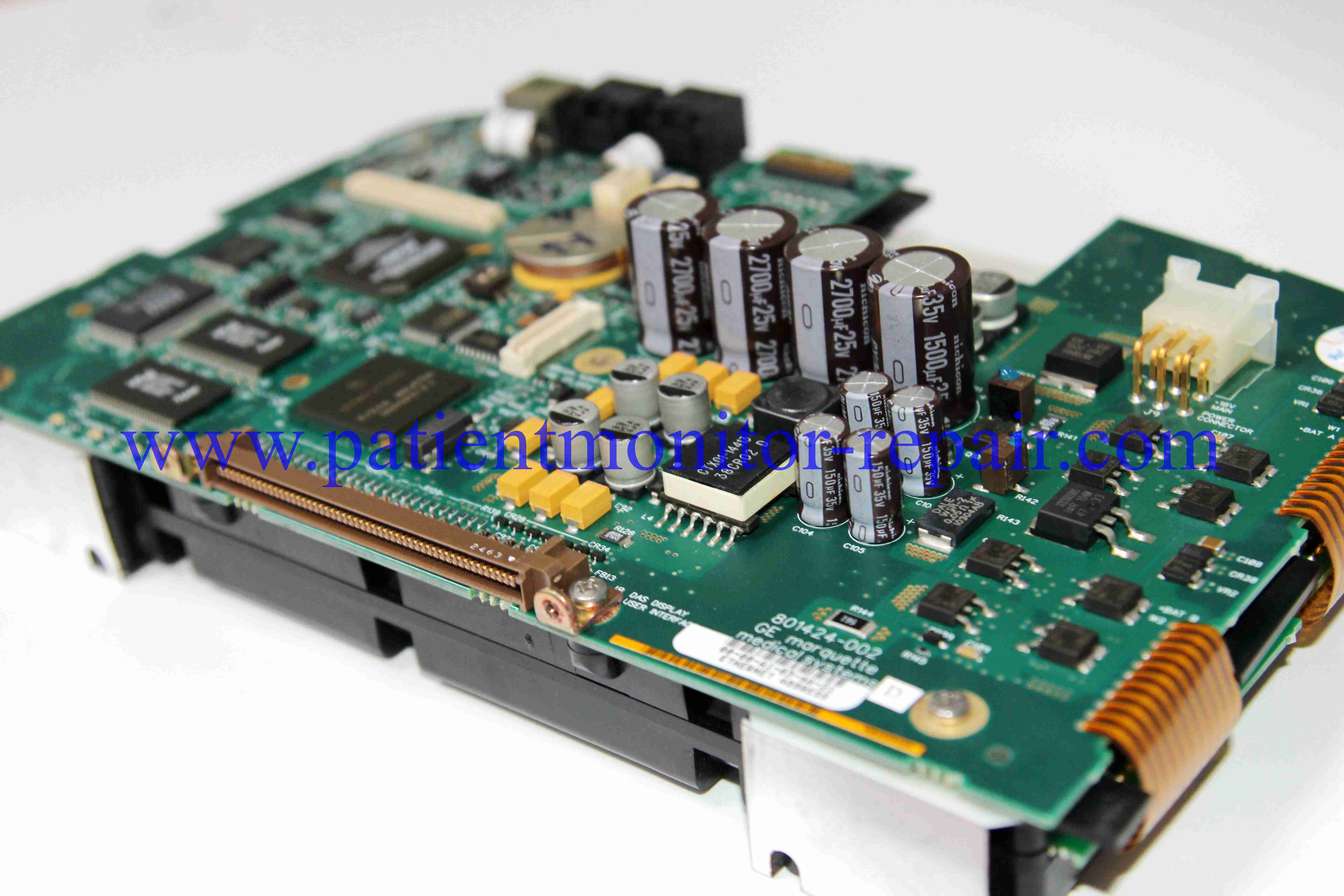

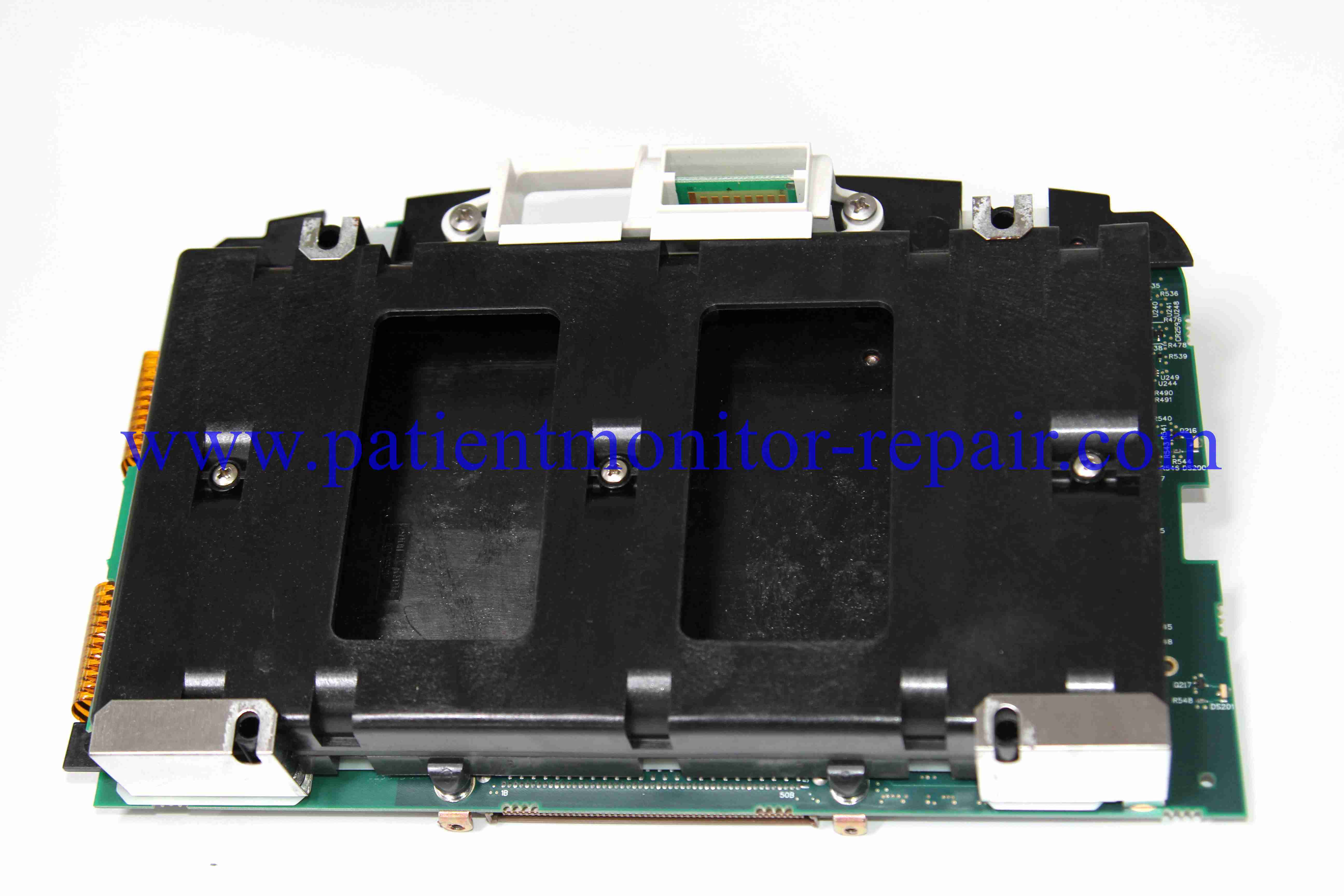

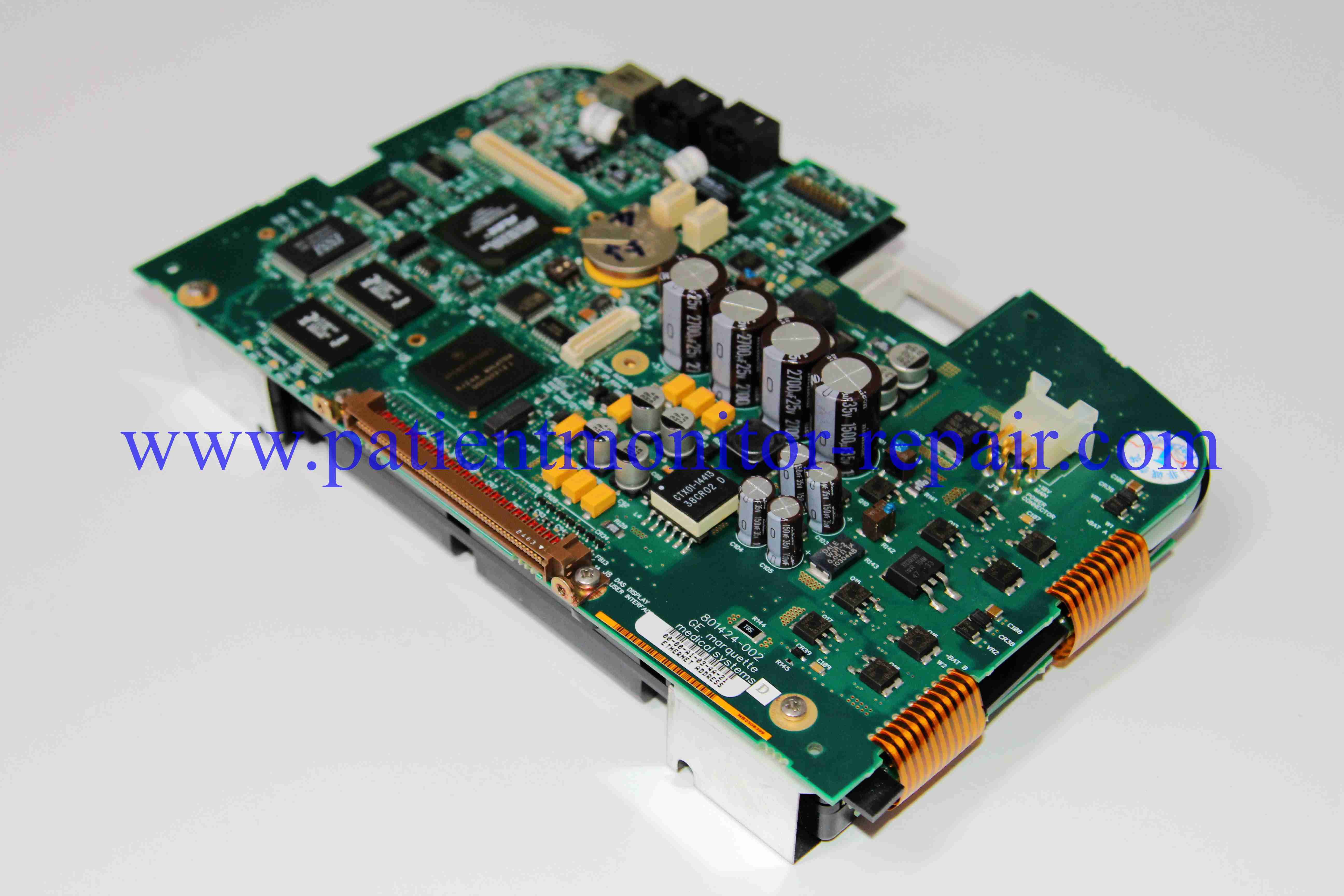

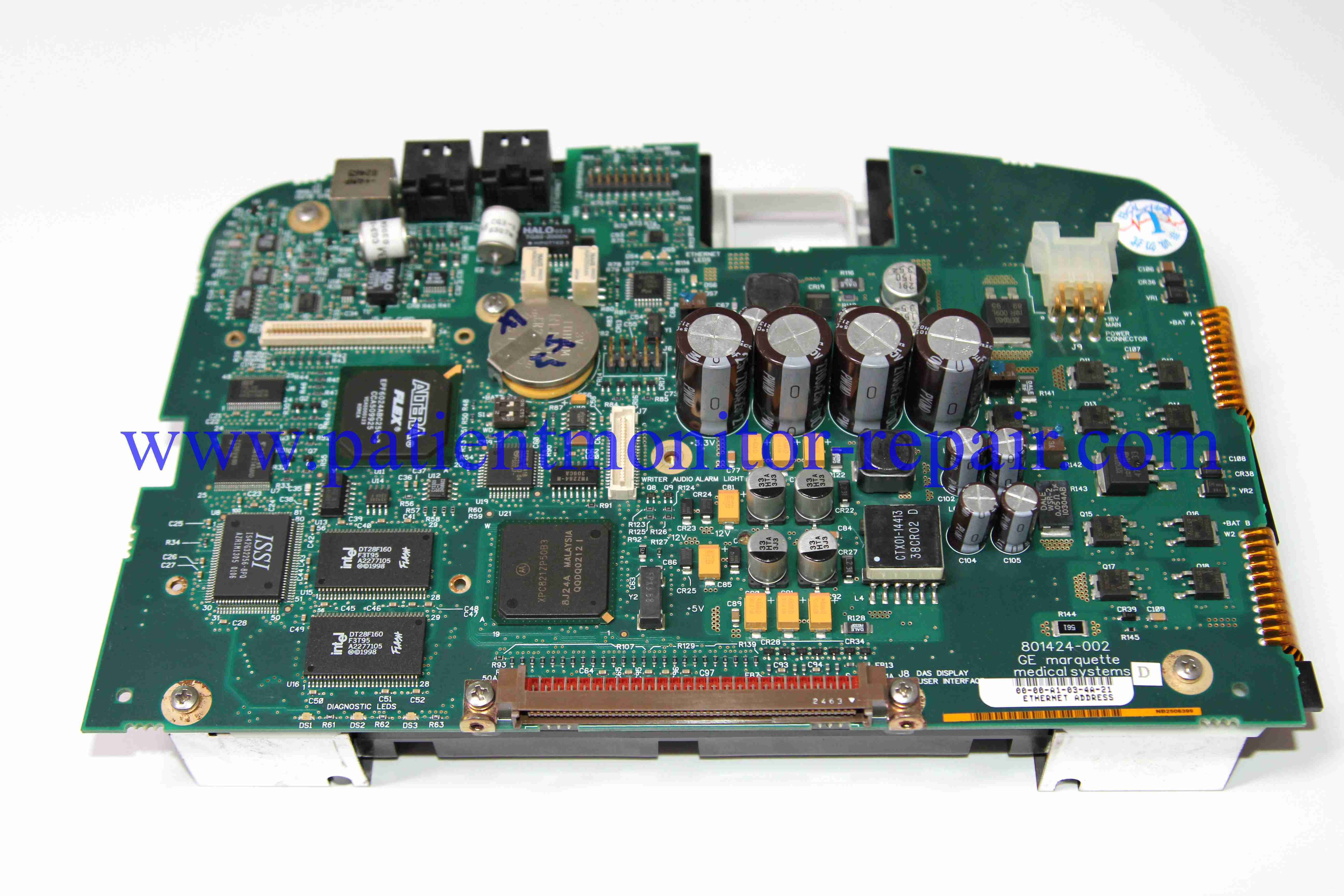

メインボード GE DASH3000 4000 5000 患者モニター マザーボード

製品の説明

GE DASH 3000/4000/5000 患者モニター マザーボードの使い方について資格のある生物医療機器技術者 (BMET).

重要な免責事項マザーボードは内部のコアコンポーネントです. "使用"は,インストール,テスト,およびトラブルシューティングの手順を指します.訓練を受けた技術者これは医療従事者による臨床使用のためのガイドではありません.

1. 設置前と安全対策

• モデル互換性を確認する:代替マザーボードが特定のDASHモデル (3000, 4000,または 5000) とその正確なハードウェア構成に明示的に互換性があることを確認します.DASH 5000 のボードは,DASH 3000 で動作しない可能性があります.そしてその逆です..

• パワーオフと切り離す:患者のモニタを完全にオフにします. 交流電源から切り離し,モニタを壁のマウントまたはポールから取り除く. 主電池パックを取り除く.

• 電気静止放電 (ESD) 保護: 必須です常に正しく接地された抗静的腕帯を身に着け,ESD安全マットで作業する.マザーボードには非常に敏感なBGAチップと部品が含まれています.

• 環境 を 準備 する板 に 汚染 や 物理 的 な 損傷 が 起き ない よう に し て きれい で 明るい,静的 な 場所 で 作業 し て ください.

• ツールとドキュメントを集める必要なツール (例えば,Torxスクリュードライバー,スパッダー) を持っていて,公式のGEサービスマニュアル解体プロセスは複雑で 精密なガイドが必要です

2古いマザーボードを削除

• モニターを分解する:内部部品へのアクセスを得るために,外側のハウジング,フロントベーゼル,およびディスプレイ組を取り除くために,サービスマニュアルの正確な手順に従ってください.このプロセスは複雑で,複数のステップとケーブルが関与します.

• ドキュメントの接続:何かを切る前に高解像度写真をとる既存のマザーボードに接続されているすべてのリボンケーブル,ワイヤルハーネス,接続機の図を作成します. すべてのリボンケーブルの方向性を注意してください.誤った接続は失敗の主な原因です.

• ケーブルを切り離す古い マザーボード から すべてのケーブル を 慎重 に 切り離す.多くの 接続器 に は,ケーブル を 取り出す 前に 慎重 に 翻さ れる 必要 が ある ZIF (ゼロ 挿入 力) の 鍵 や 鍵 が あり ます.

• 解き放たれるマザーボードをマウントストップから切り離し,他の部品との接触を避けるように,ボードを慎重に直上に持ち上げ,シャシーから外します.

3. 新しいマザーボードの設置

• 新しいボードをチェック:新しいマザーボードを視覚的に検査し,出荷中に発生した物理的な損傷,曲がったピン,または損傷したコネクタの兆候を見ます.

• 位置と固定:新しい マザーボード を 固定 穴 と 正しく 調整 し,注意深く 位置 に 下げ,正しい スクロール で 固定 し て ください.ボード の 折り曲げ を 避ける.

• 再接続ケーブル:方法的に再接続するすべて新しいマザーボードの正確な位置に

  • すべてのコネクタがしっかりと座っていることを確認してください.

  • ZIFロックを再起動することを覚えてくださいリボンケーブルが放たれた場合,ディスプレイやタッチスクリーンが故障します.

• モニターを再組み立て:モニターを組み立て直すには,注意して分解を逆転させ,すべての部品が正しく並べられ,すべてのスクリューが指定されたトルクに締められていることを確認します.

4設置後試験,校正,設定

• 初期電源は:バッテリーを戻して モニターをAC電源に接続します

• スタートアップを観察する:デバイスは自己テストを延長します.不適切なインストールまたは欠陥ボードを示すエラーコード (例えば,FPGA,DSP,またはメモリエラー) を注意してください.

• サービスモードを入力します:隠されたものへのアクセスが必要ですサービスモードインストールを完了する.これは通常,起動時に特定のキーシーケンス (サービスマニュアルに詳細).

• タッチスクリーンを校正する:重要なステップです. サービスモード内の校正ユーティリティを使用してタッチスクリーンを正確に校正します.校正されていないタッチスクリーンは使用できません.

• ハードウェアの設定を確認する:マザーボードは,モニターの特定のハードウェアオプション (例えば,インストールされたパラメータモジュール) に一致するようにサービスモードで設定する必要があります.

• 総合的な機能テストを行う:すべてのパラメータと機能をテストします.

  • ディスプレイ&タッチ:透明性と校正を確認する.

  • ECG,SPO2,NIBP:患者のシミュレーターで 波形質と数値精度を確認します

  • アラーム:すべてのアラーム機能をテストします.

  • ネットワークとインターフェース:イーサネットとシリアルポートの機能を確認します.

• 削除エラーログ:前のマザーボードから過去のエラーログを削除するには,サービスモードを使用します.

5文書化とコンプライアンス

• サービス記録:デバイスのサービス履歴書に 詳細な手順を記入します. 交換の日付,理由,旧および新しいマザーボードの部品番号,すべての試験と校正の結果.

• 規制の遵守:この修理は,GEの仕様と関連する医療機器規制 (例えば,FDA,CFDA) に準拠して行われ,臨床使用のためのデバイスの適合性と安全性を維持する必要があります.

最終的な警告: これは高度な資格を持つ人材のみのための複雑な手順です. DASHモニターは緊密に統合された設計を持っています.誤った 設置 は,新しい マザー ボード や 部品 を 永久 に 傷つけ ます生命維持装置が 患者の使用に 危険になるのです
