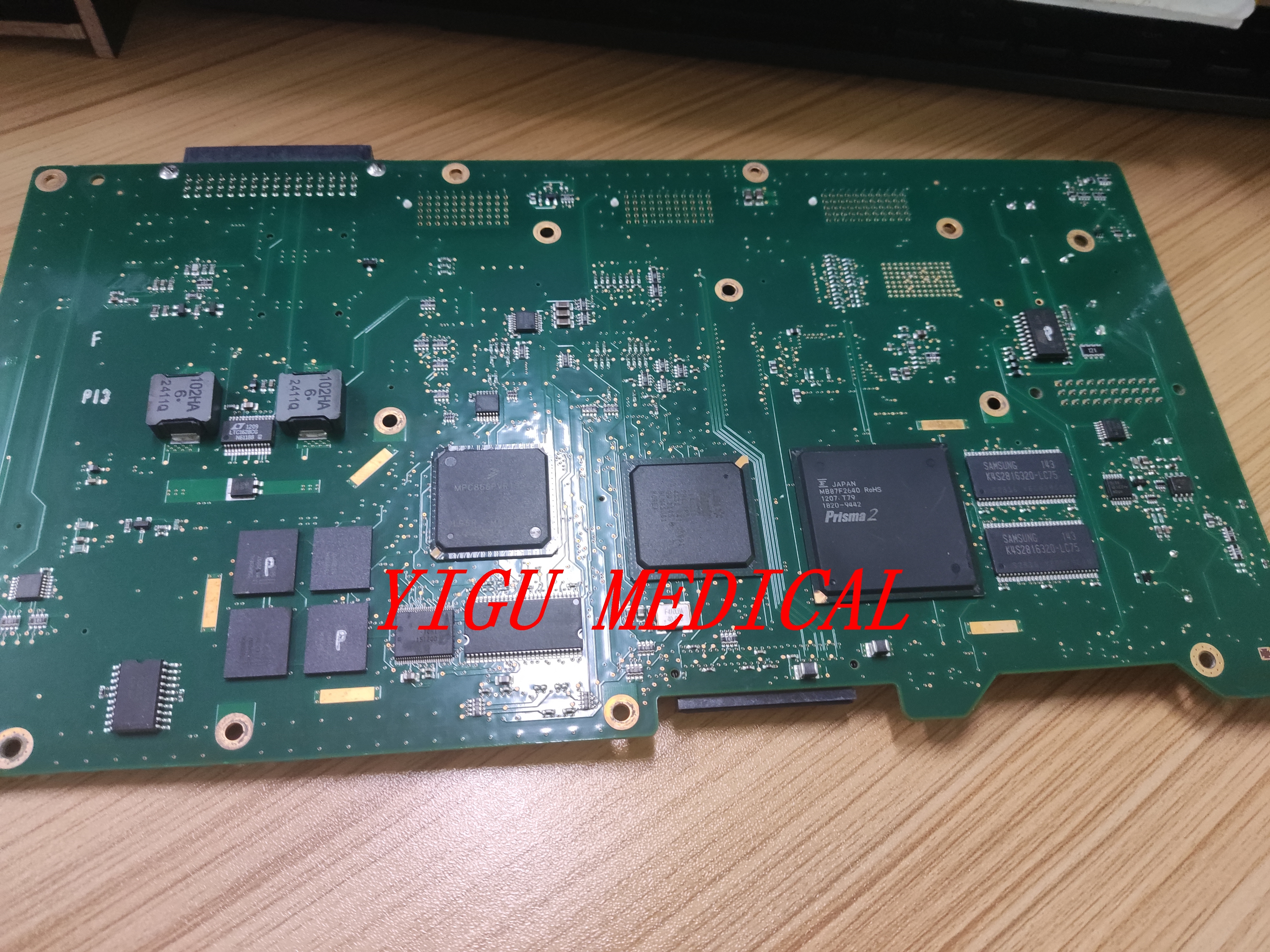

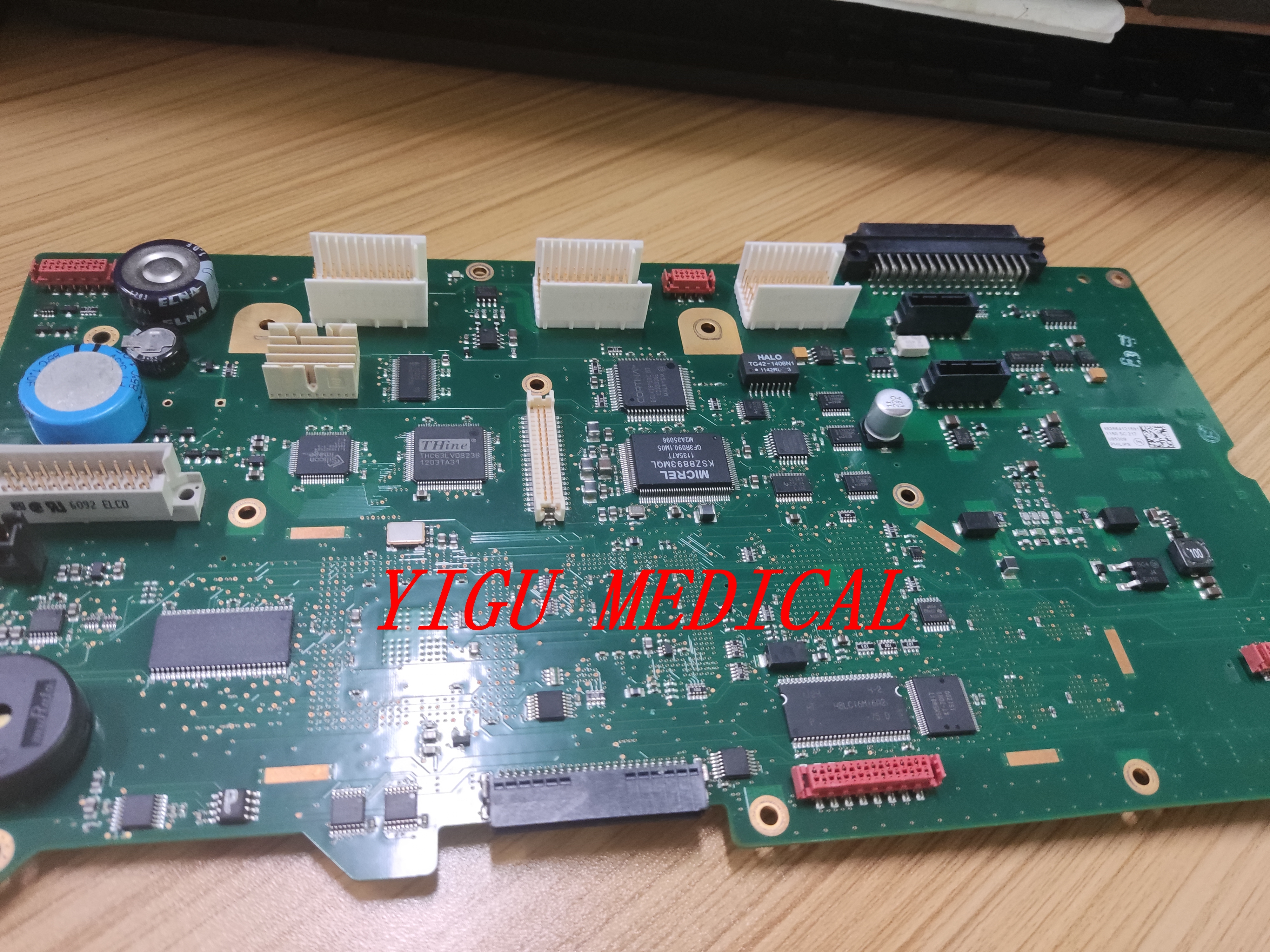

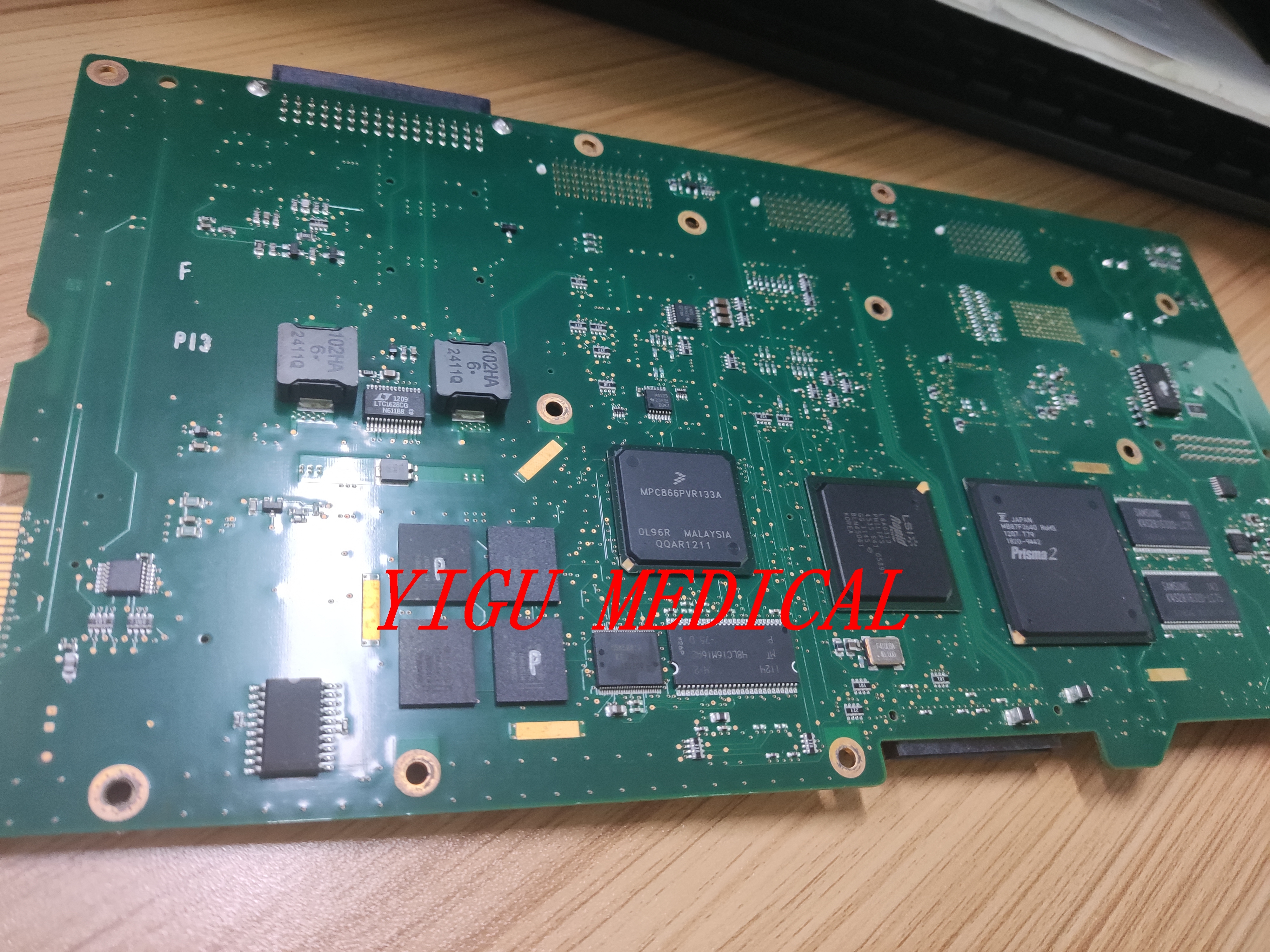

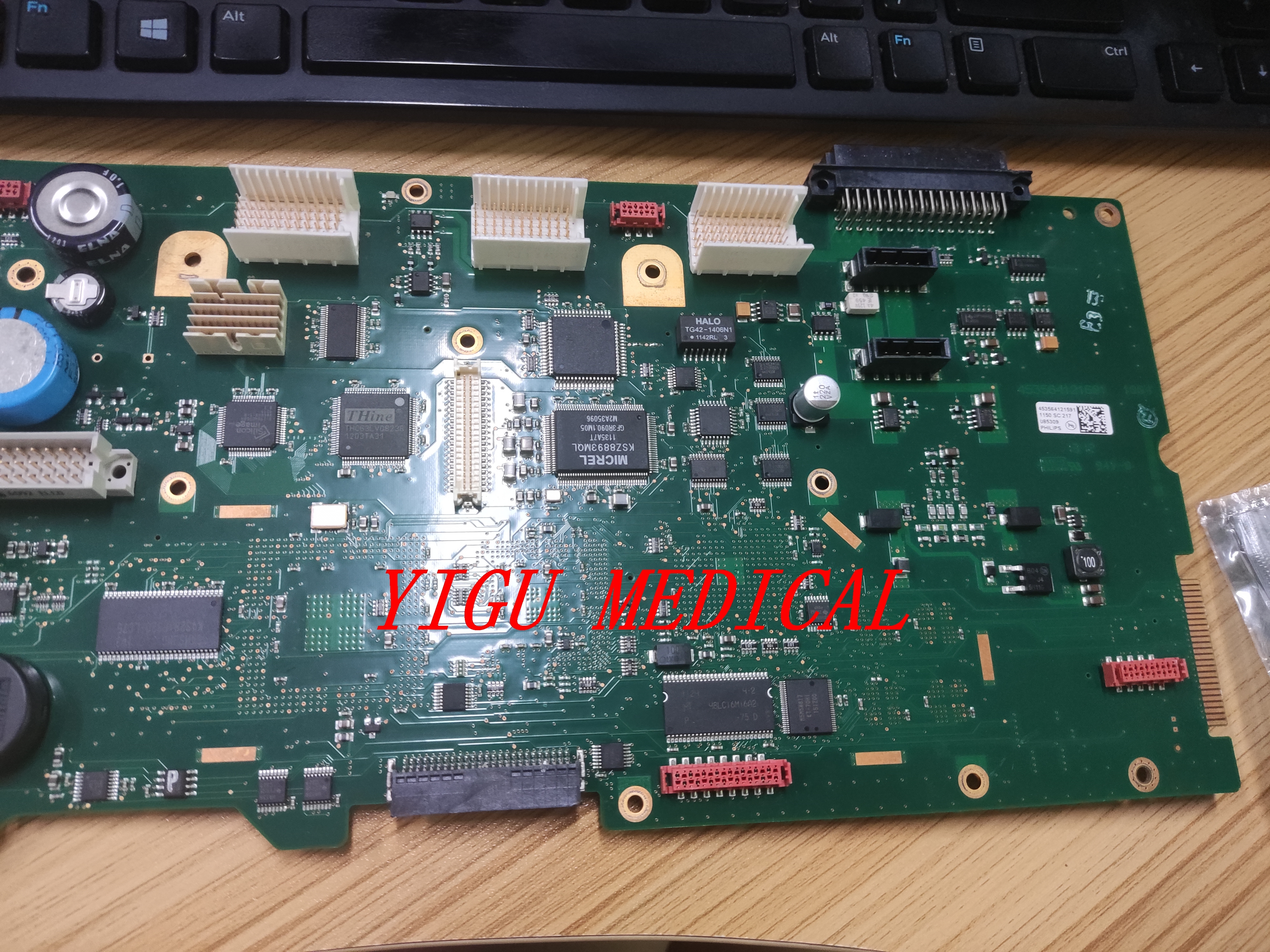

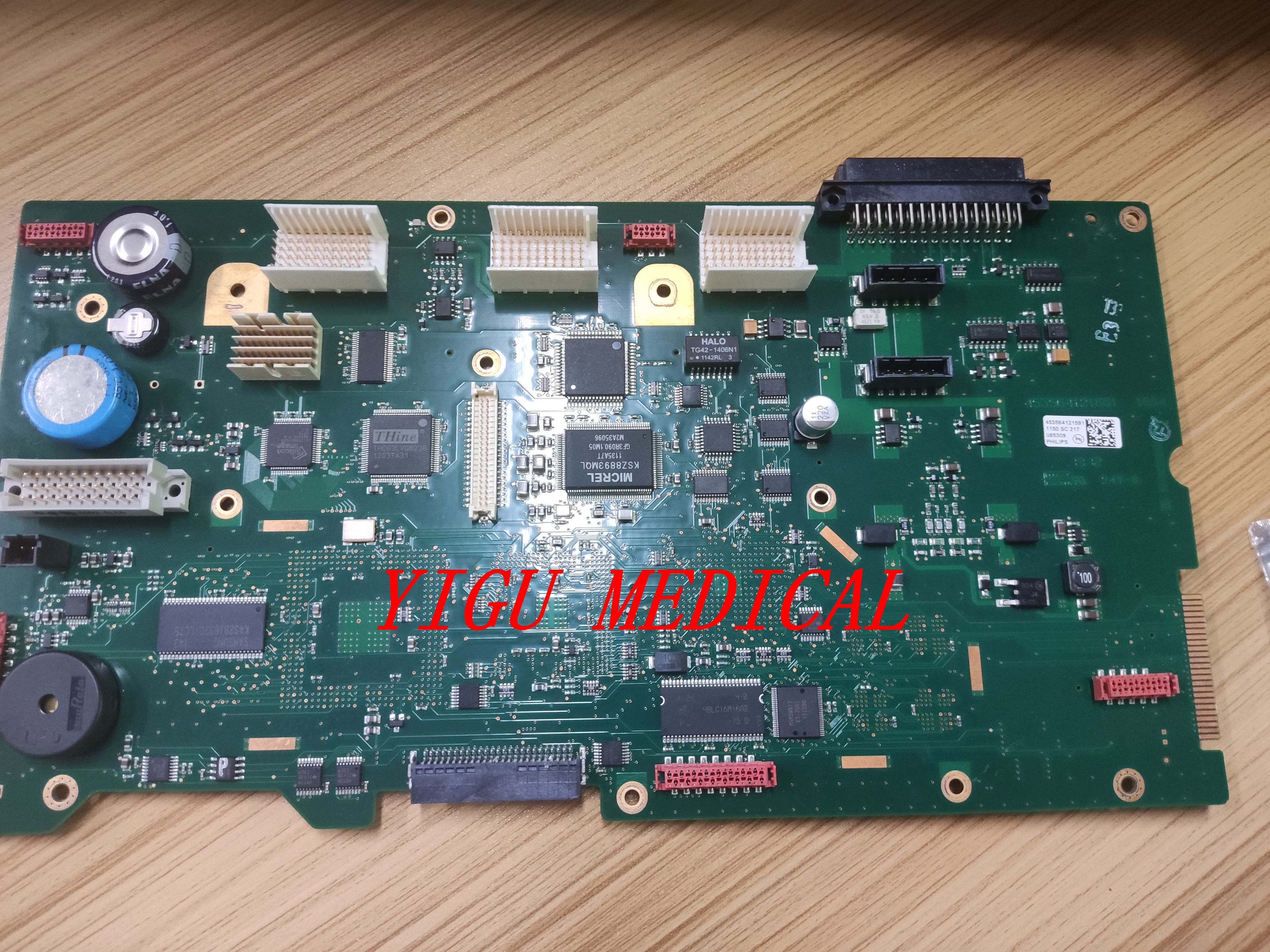

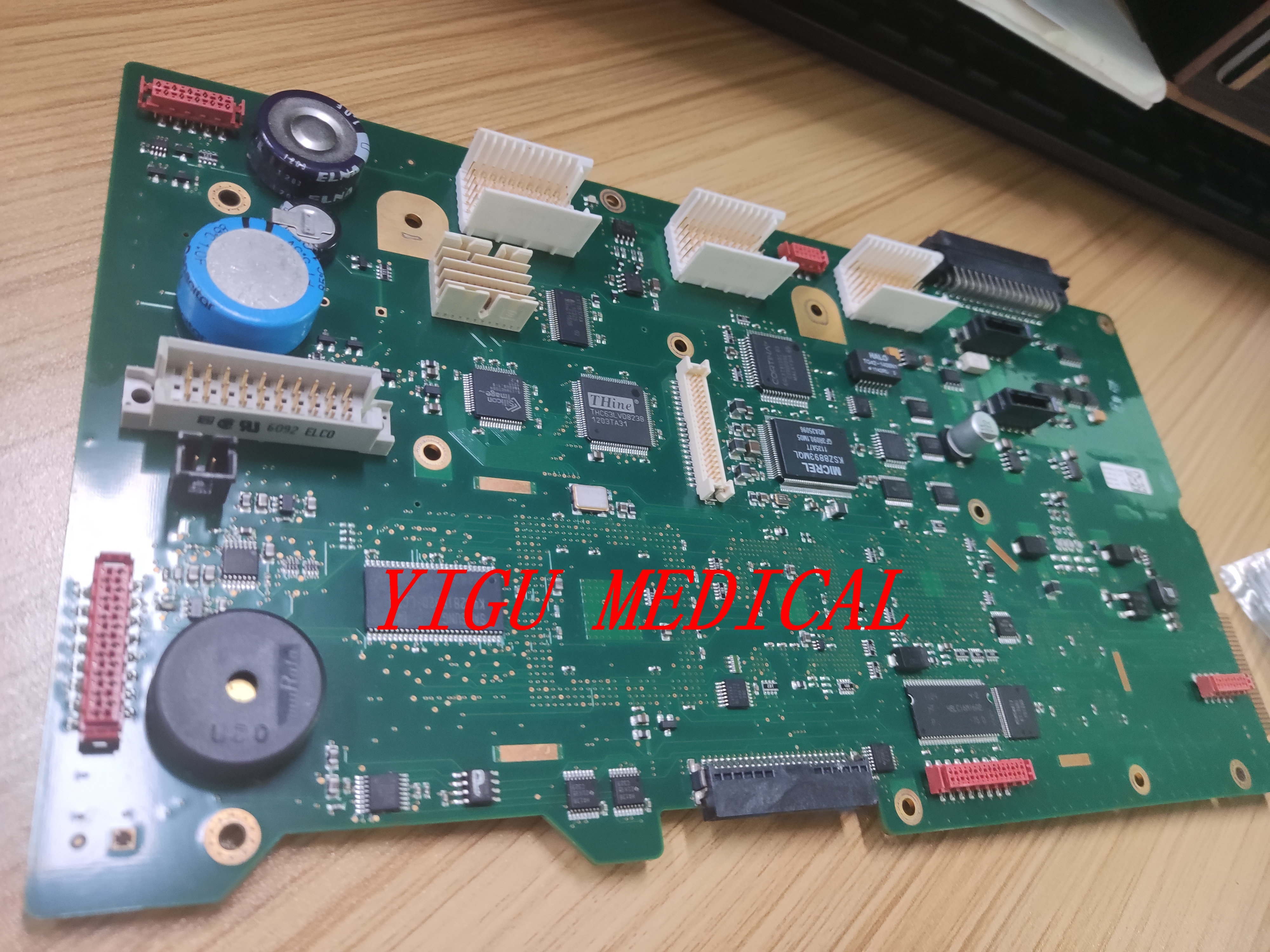

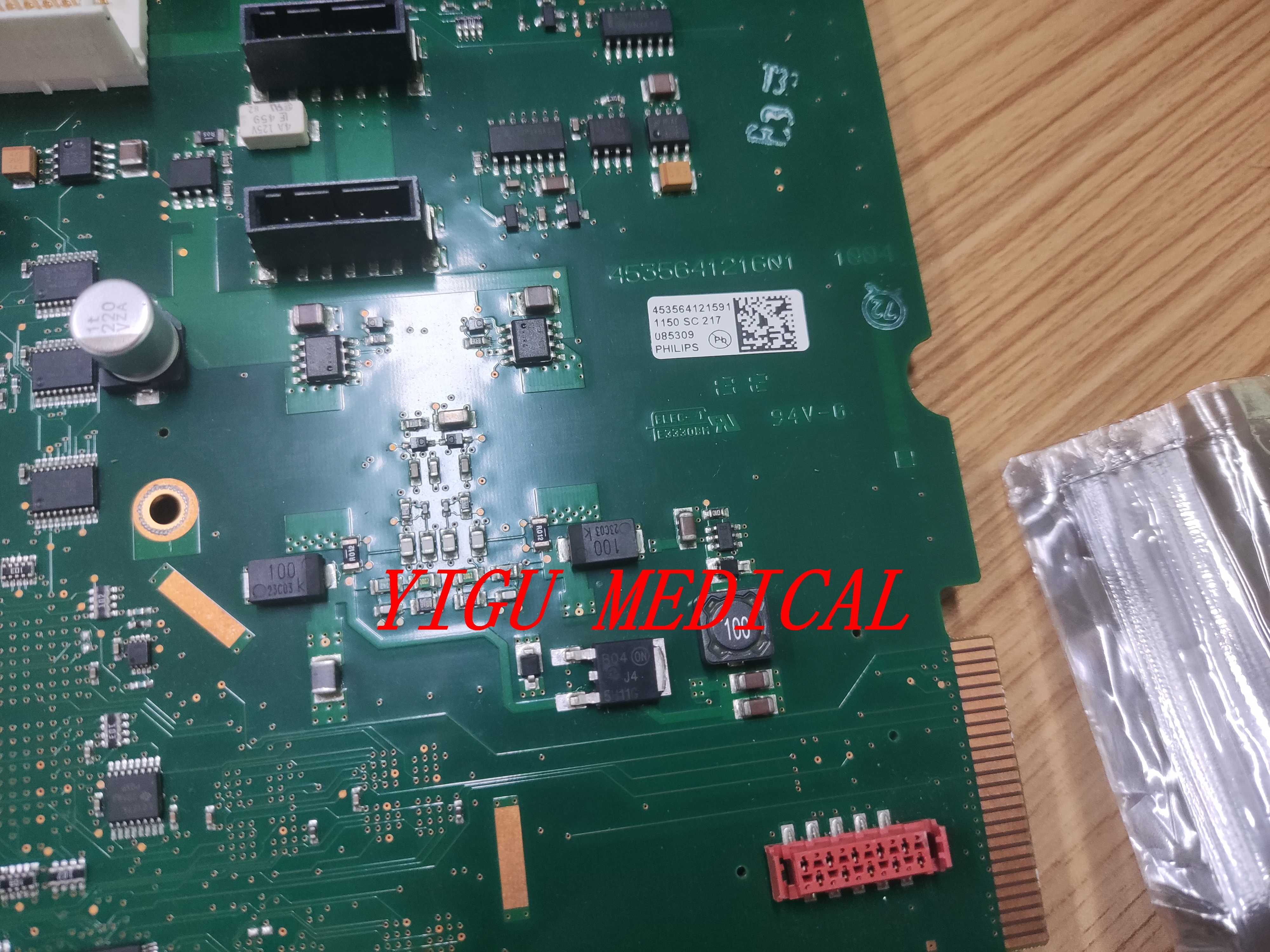

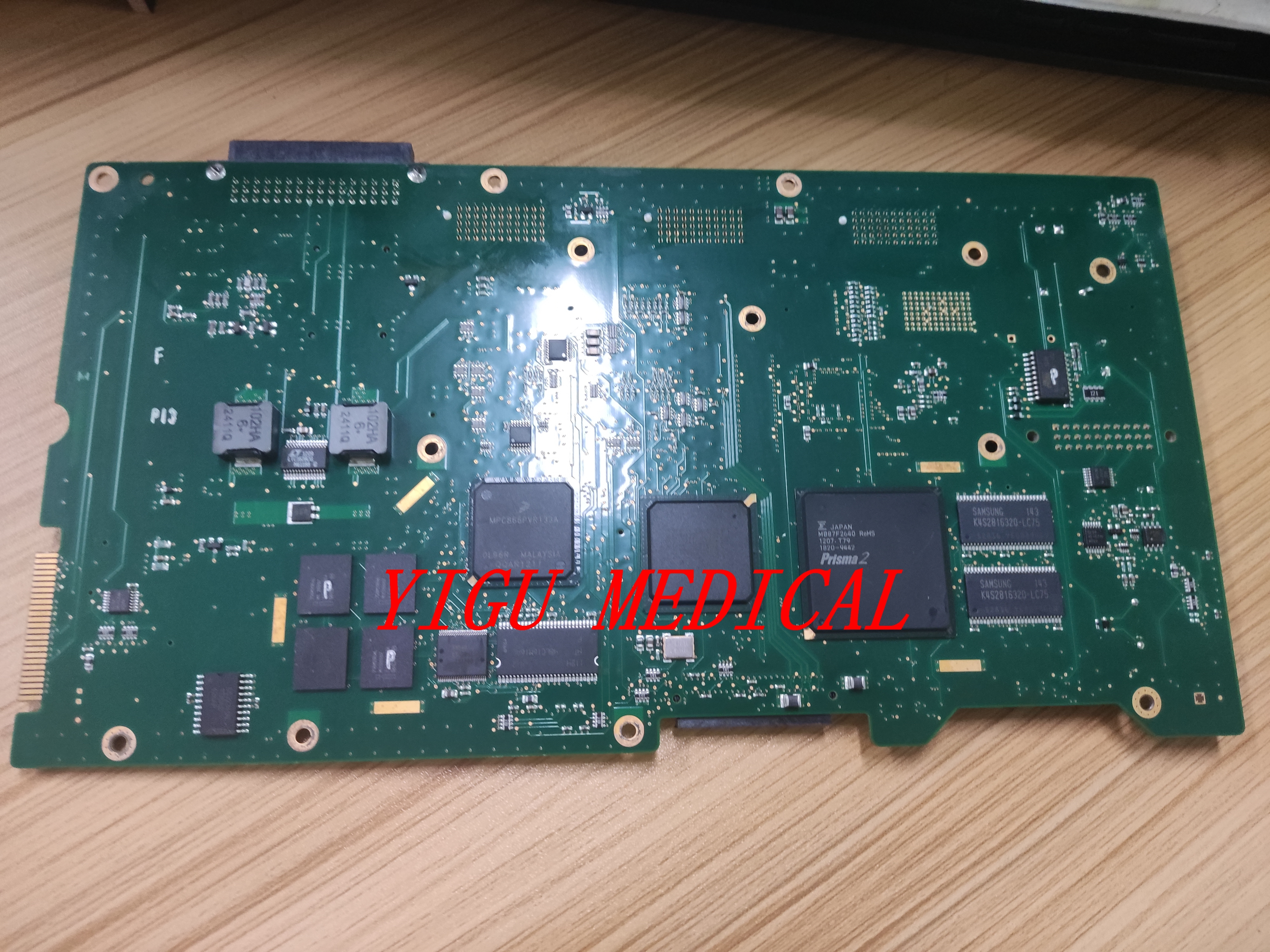

PH MX700 MX750 患者モニターメインボード PN 453564121591 モニターマザーボード用

製品の説明

PH MX700 MX750 患者モニターメインボード PN 453564121591 モニターマザーボード用

** MX シリーズ** 患者モニター (**MX400、MX500、MX600、MX700、MX800** などのモデルを含む) 内のメインボード (またはシステム ボード) は、この高度に統合された患者モニタリング プラットフォームの基本的なコアです。各パラメータが個別の「モジュール」である従来のモニターとは異なり、MX シリーズは、**オールインワンのシングルボード設計**で知られており、測定機能の大部分がメイン システム ボードに直接統合されています。

この設計理念により、MX メインボードは非常に複雑かつ重要なコンポーネントとなり、デバイス全体の中央計算ハブ、信号プロセッサ、通信ネクサスとして機能します。

主要な機能とアーキテクチャの哲学

MX シリーズのメインボードは、その高度な統合によって特徴付けられます。その主な機能は次のとおりです。

1. **統合されたパラメータ処理:**
※これが特徴です。 MX メインボードには、パラメータごとに個別の交換可能なモジュールを使用する代わりに、主要な測定のためのコア処理回路がボード上に直接組み込まれています。これには通常、次のものが含まれます。
* **ECG:** 心電図のアナログ フロントエンドとデジタル化。
* **SpO₂:** パルスオキシメトリーの処理ボードは、統合されているか直接接続されていることがよくあります。
* **NIBP (非観血的血圧):** ポンプと圧力センサーの制御および計算回路。
* **Temp (温度):** 温度プローブの信号調整。
* **IBP (観血的血圧)** およびその他の高度なパラメーター (EtCO₂ など) は、メインボードに直接接続される専用の **パラメーター拡張ボード** を介して追加できますが、コア処理は依然として集中化されています。

2. **集中コンピューティングと制御:**
* メインボードには、プライマリ **CPU**、**チップセット**、および **メモリ**が搭載されています。モニターのオペレーティング システム (特殊な組み込み OS) と Philips IntelliVue ソフトウェア スイートを実行します。
* すべてのデータ ストリームの同期、アラーム アルゴリズムの実行、ユーザー インターフェイスのレンダリングという複雑なタスクを実行します。

3. **ディスプレイとユーザー インターフェイスの管理:**
※高解像度ディスプレイ用のビデオ信号を生成します。
* タッチスクリーンおよびフロントパネルのコントロール (ボタン、回転ノブ) と連動し、ユーザー入力をシステムのコマンドに変換します。

4. **データ ストレージとネットワーク通信:**
* メインボードには、次のストレージ (内蔵 SSD またはフラッシュ メモリなど) が含まれています。
※トレンドデータ
* 完全開示波形記録
* アラームログ
* システムソフトウェアと構成
* **Philips IntelliVue Information Center (IIC)** および病院ネットワークにシームレスに接続する堅牢なネットワーク ハードウェア (イーサネット コントローラー) を備えており、中央ステーションの監視とデータ エクスポートが可能です。

5. **電源管理:**
* 内部電源ユニット (PSU) からの電力を分配および調整し、バックアップ バッテリー システムを管理して、電力移行中の中断のない動作を保証します。

MX シリーズメインボードの共通コンポーネント

* **メイン プロセッサ (CPU):** 複数の高忠実度波形および数値データの同時処理を処理する強力な工業グレードのマイクロプロセッサ。
* **チップセット (ノースブリッジ/サウスブリッジまたは SOC):** CPU、メモリ、周辺バス間のデータ フローを管理します。
* **メモリ：**
* **DDR RAM:** オペレーティング システムとアプリケーションの実行用。
* **不揮発性ストレージ:** OS、ソフトウェア、および患者データ ストレージ用のオンボード SSD または eMMC チップ。これは、経年劣化による共通の故障点です。
* SpO₂ プレチスモグラフの処理と計算。
* NIBP 測定アルゴリズム。
* **電力調整回路:** 複数の DC-DC コンバータと電圧レギュレータにより、ボードのすべてのセクションにクリーンで安定した電力を供給します。
* **通信インターフェイス:** イーサネット、USB、シリアル ポート用のコントローラー。
* **周辺機器用コネクタ:** パラメータ拡張ボード、ディスプレイ パネル、患者ケーブル コネクタ、および外部ポート用のポート。

よくある問題と障害点

* **ストレージ障害 (最も一般的):** 統合ストレージ (SSD/eMMC) の読み取り/書き込み寿命には限界があります。破損または障害はブート障害につながり、**「システムがありません」、「ブート エラー」** などのエラー メッセージ、またはフィリップスのロゴ画面でモニターがフリーズすることがよくあります。

重要なサービスおよび修理に関する注意事項

* **高レベルの統合:** 統合された設計により、故障した「ECG モジュール」を単純に交換することはできません。統合された機能に障害が発生すると、多くの場合、メインボード全体の交換が必要になります。
* **認定サービスが必要です:** MX シリーズ メインボードは、非常に独自性の高い複雑なコンポーネントです。 **修理と交換は、フィリップス認定のサービス エンジニアが行う必要があります。**
* **キャリブレーションとソフトウェア:** 新しいメインボードの取り付けは、単純な交換ではありません。以下を行うには、専用のフィリップス サービス ソフトウェアが必要です。
* 正しいデバイス ソフトウェアと構成をロードします。
* **すべての統合パラメータ (ECG、NIBP など) に対して重要な安全性とパフォーマンスの校正を実行します**。
* このキャリブレーションを行わないと、モニターは指定された精度と安全基準を満たせなくなります。
