製品の説明

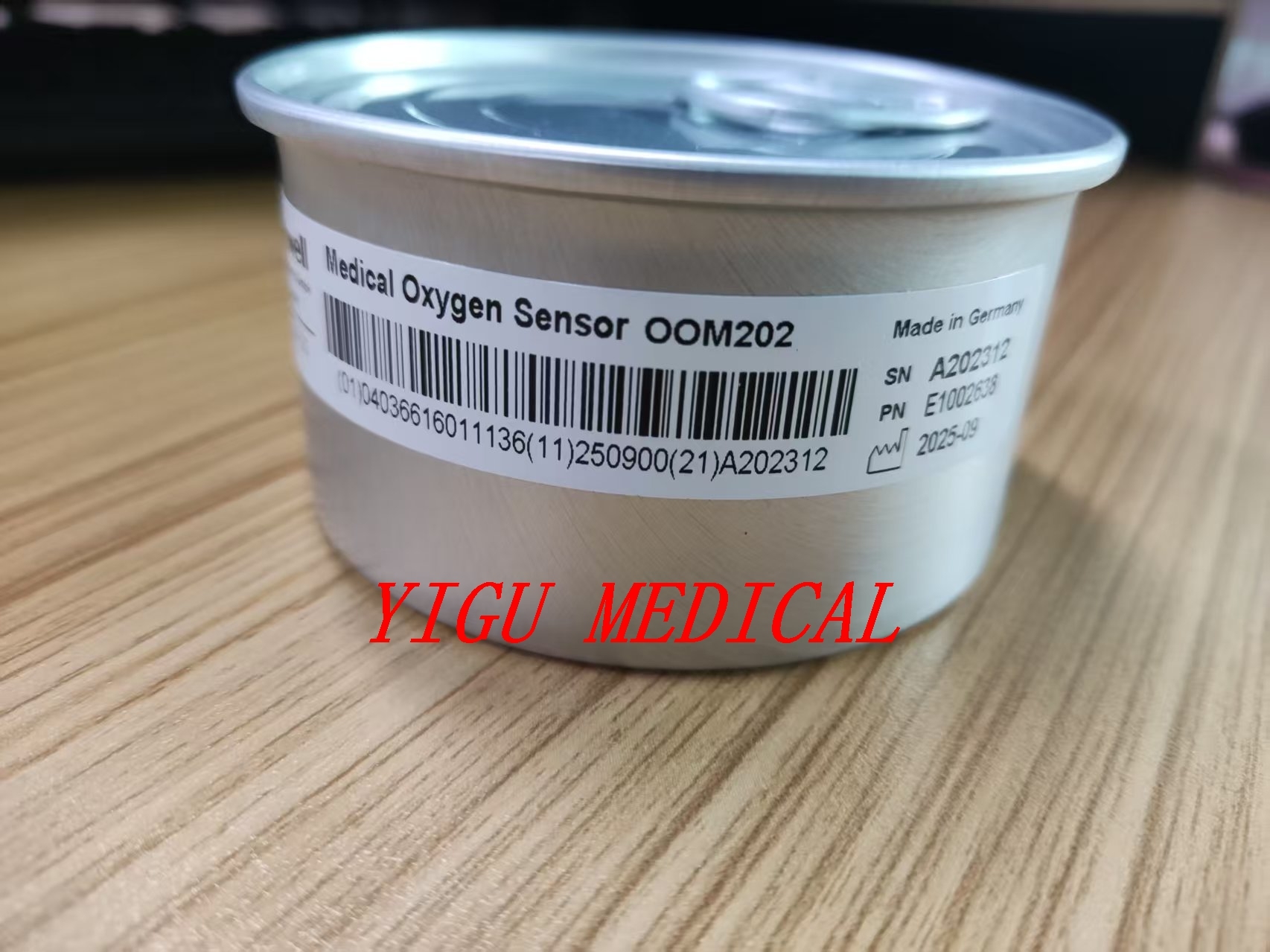

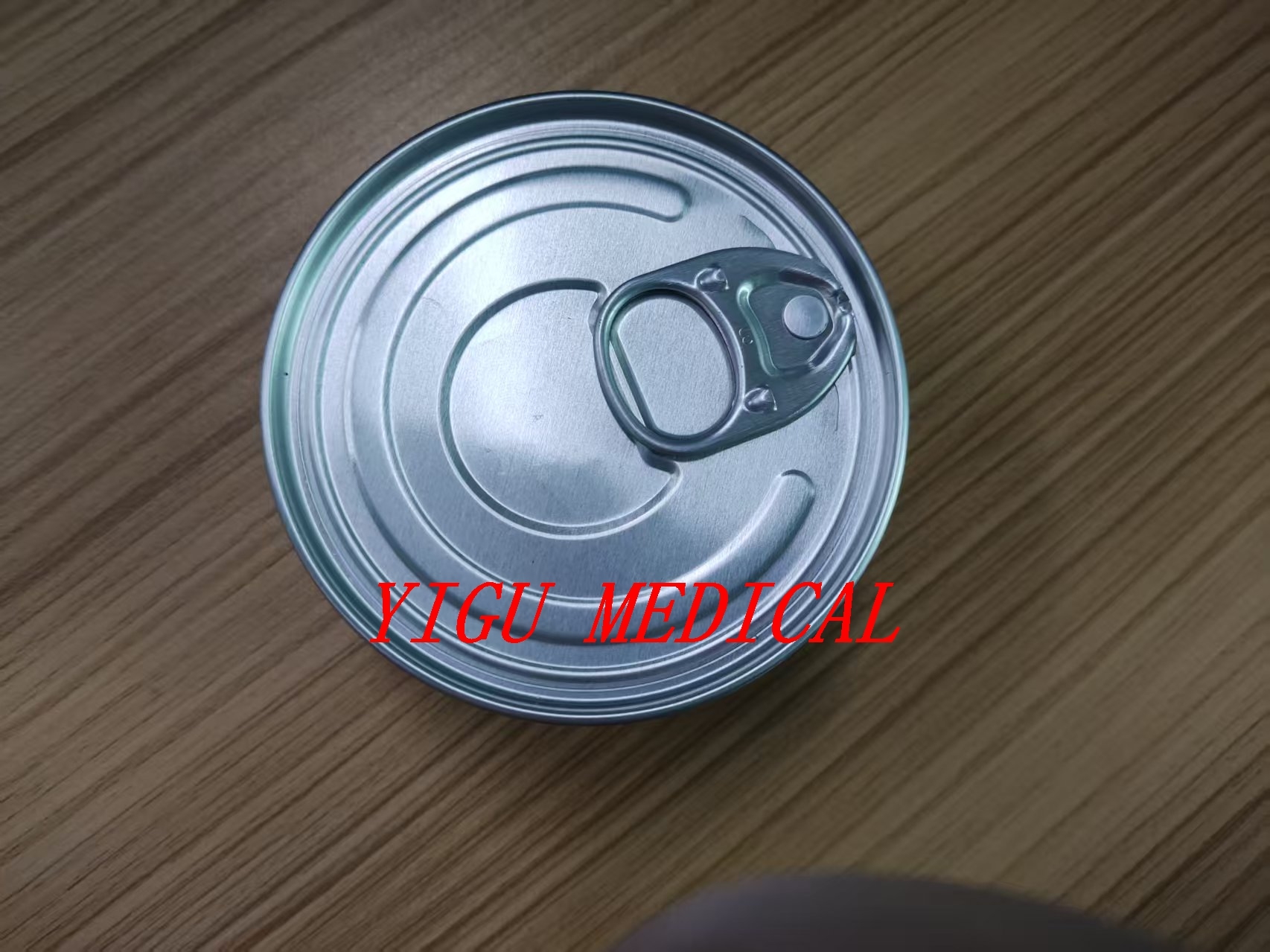

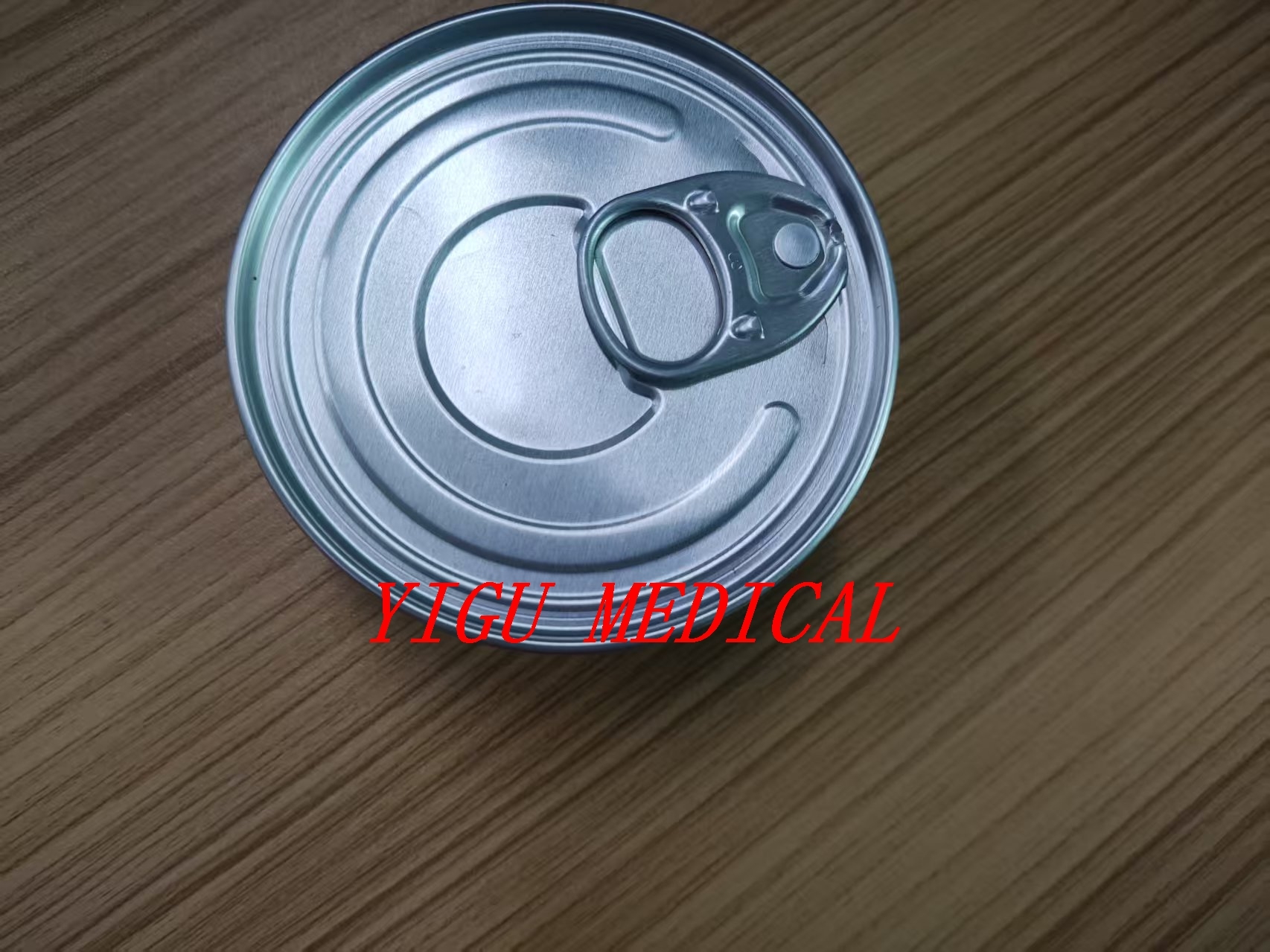

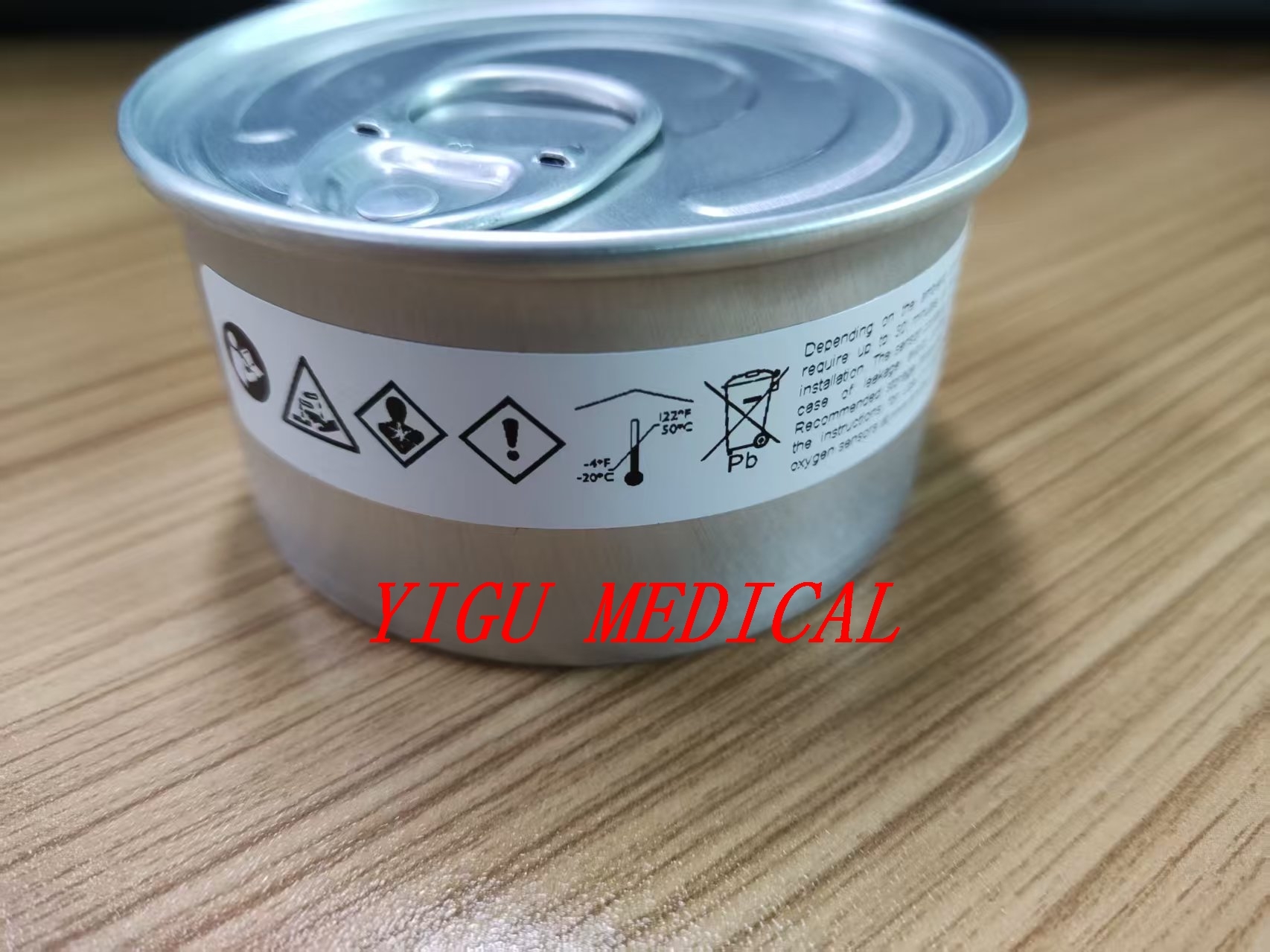

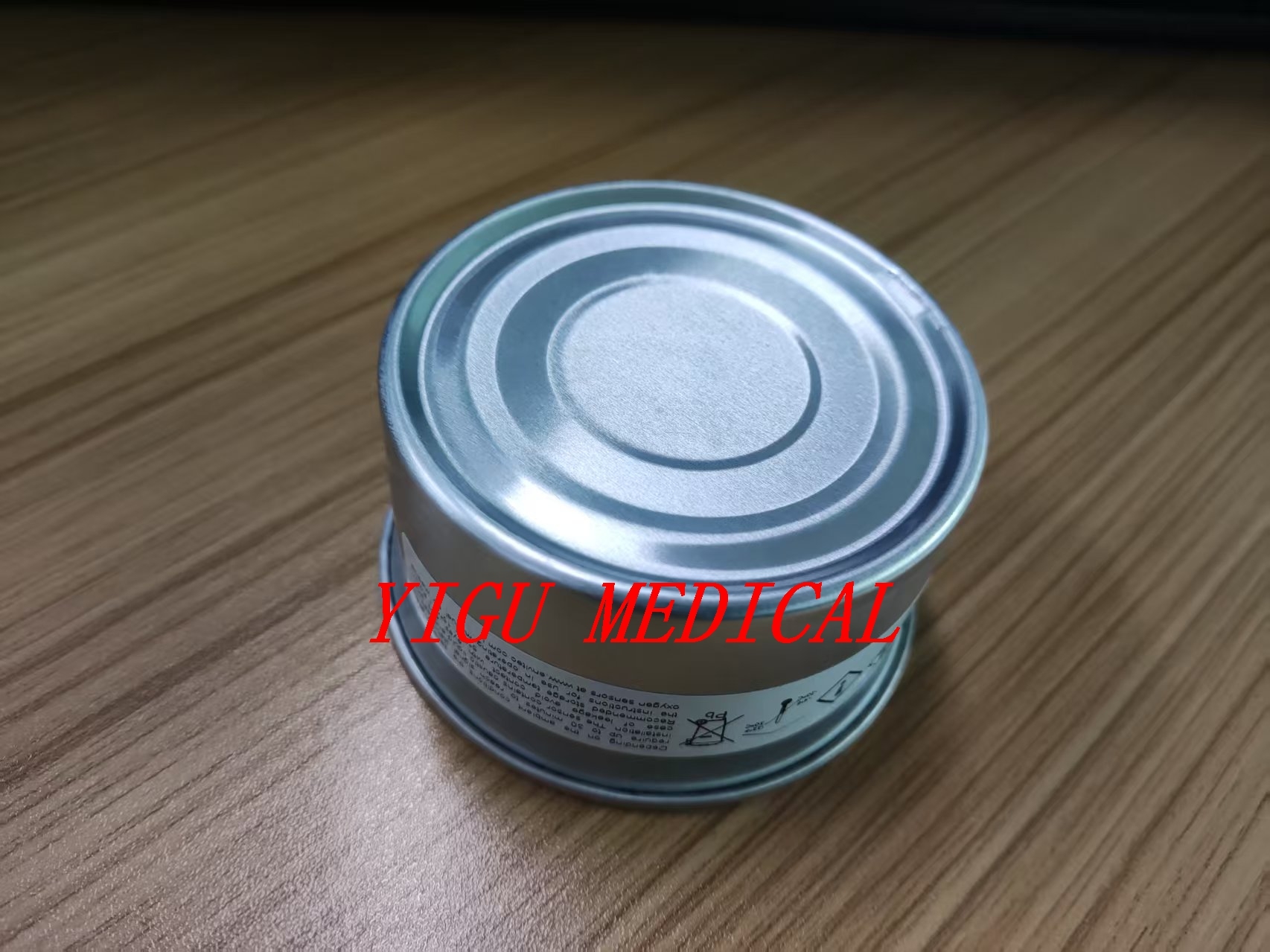

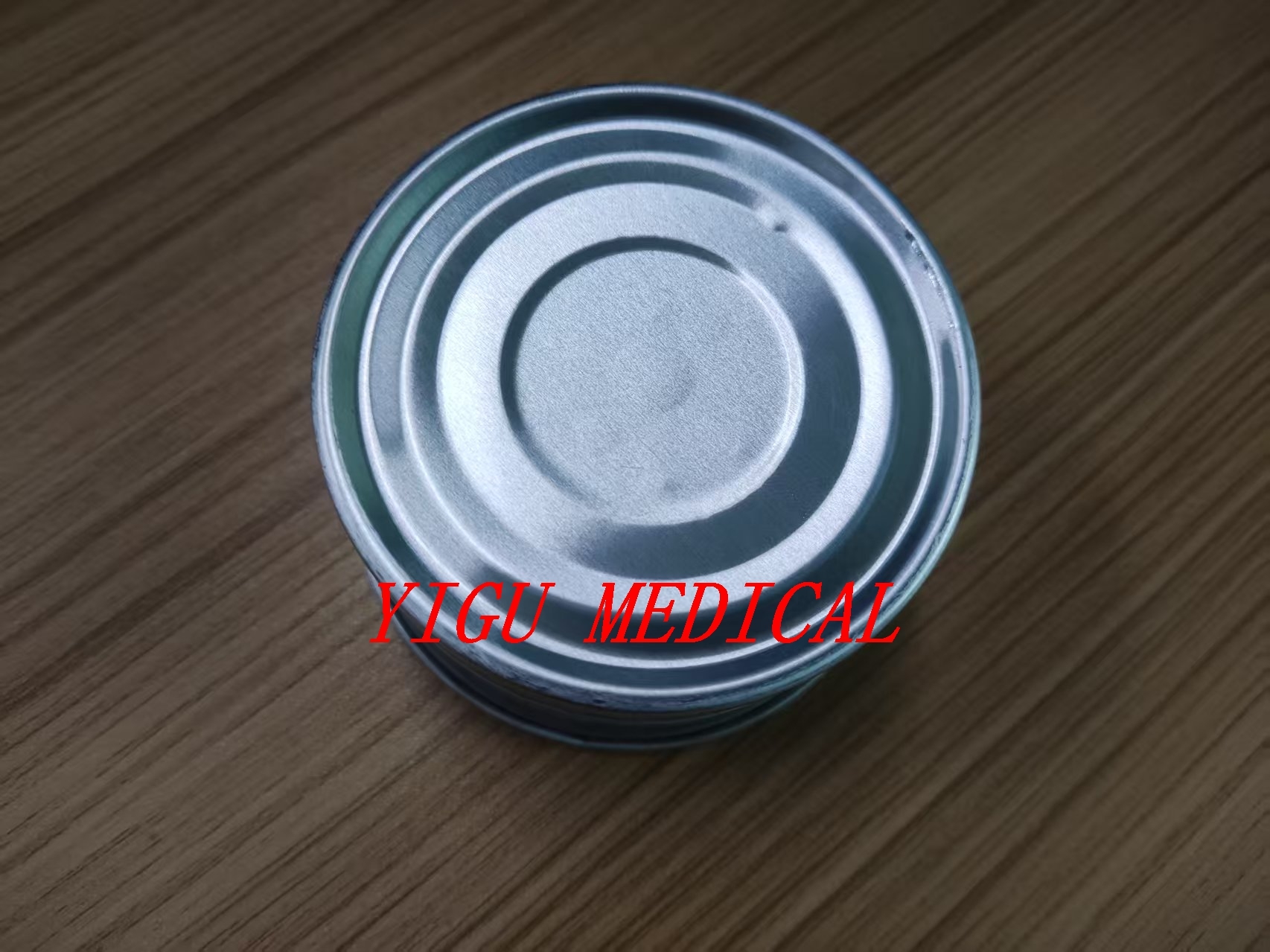

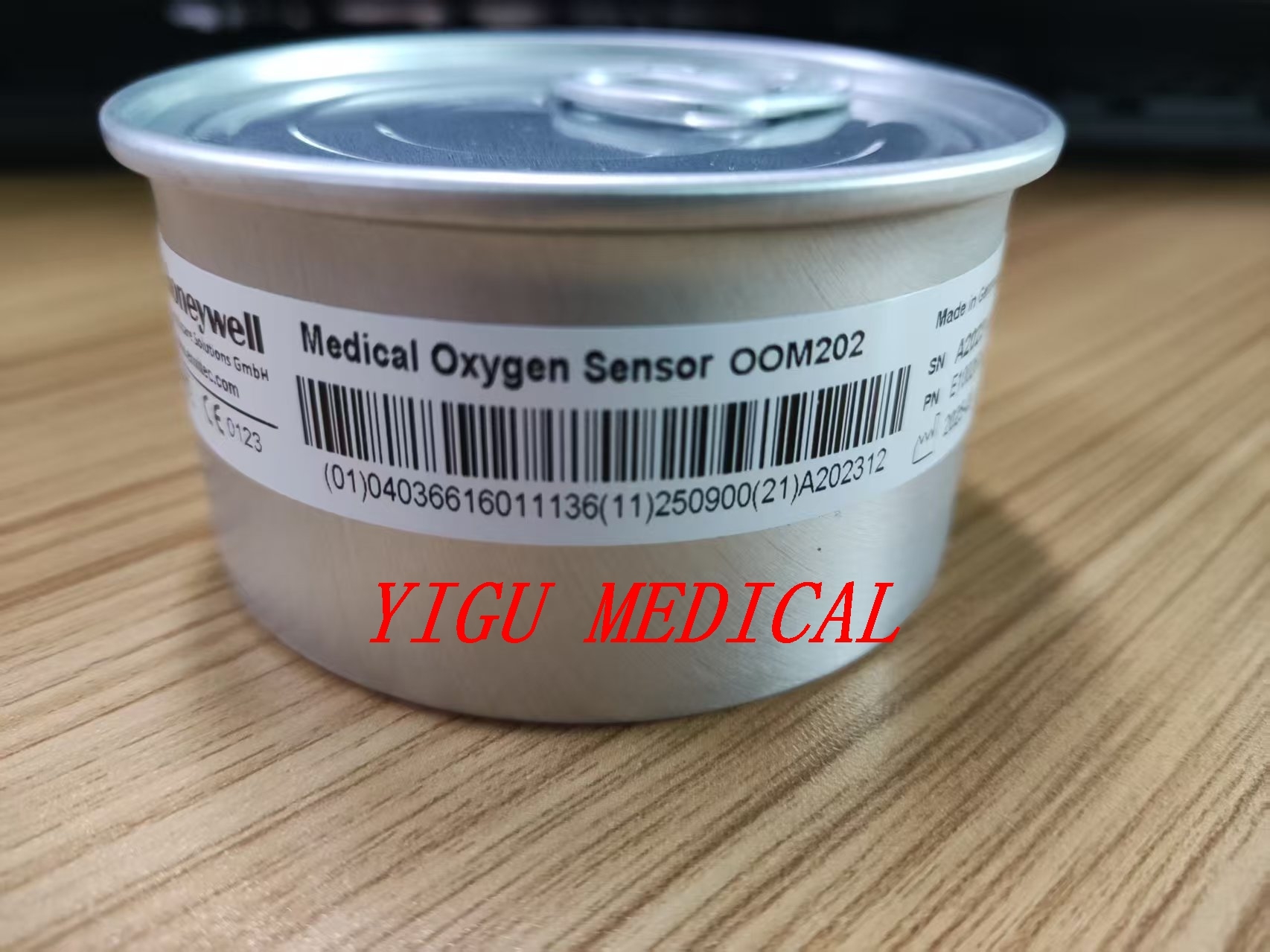

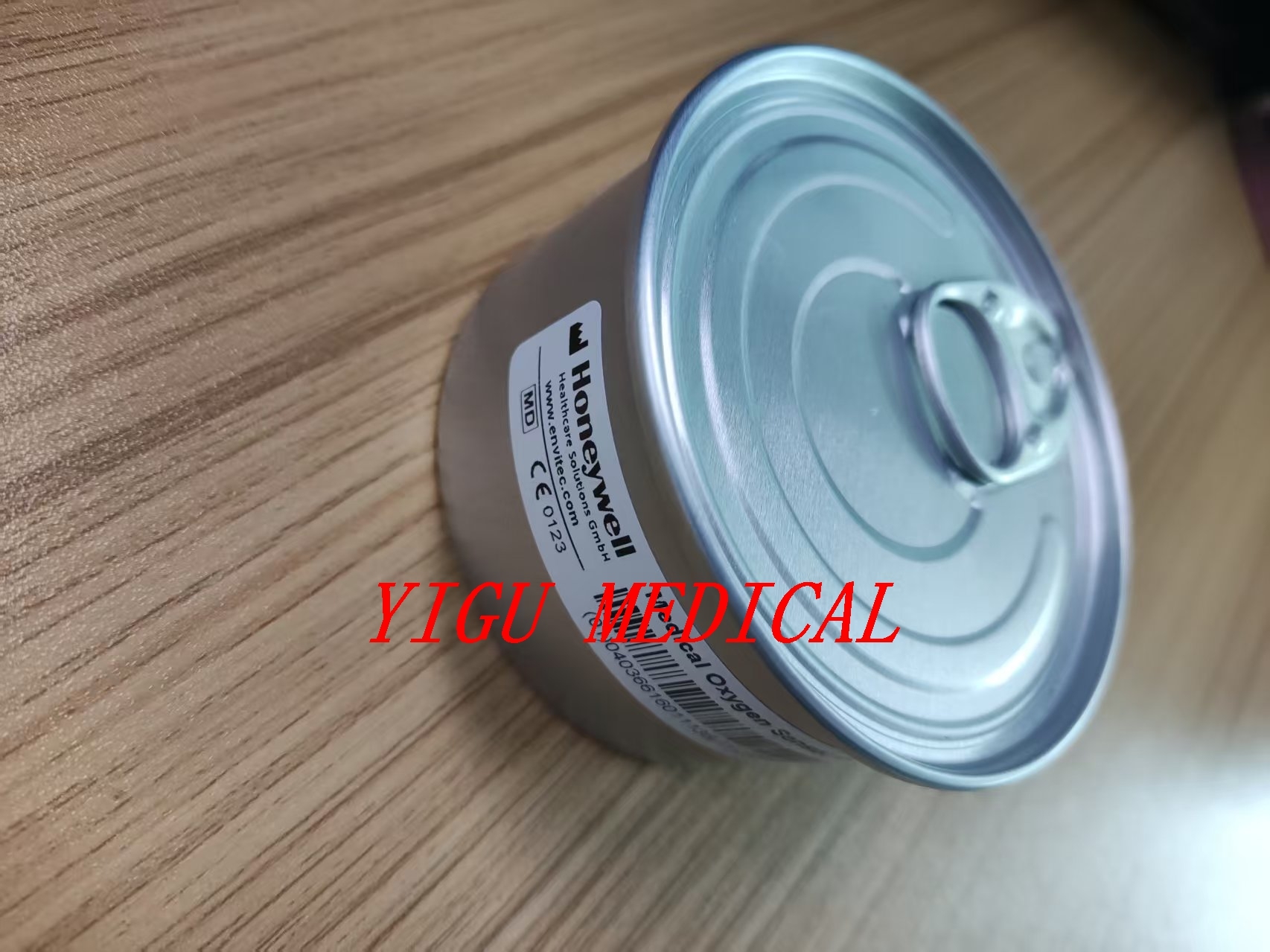

ENVITEC 医療用酸素センサー OOM202 医療用O2センサー 3ヶ月保証

ENVITECの医療用酸素センサー OOM202の詳細な紹介です 呼吸器や麻酔器の重要な部品です

概要: 精密 電気 化学 セル

ENVITEC OOM202は,医療用ガスモニタリング用に設計された"磁気ダムベル"または"磁気ダムベル"センサーの一種である,パラマグネティック差異酸素 (O2) センサーです.これは電磁燃料電池やジルコニアセンサーではありません他の一般的な酸素センサー技術です

主な役割は,患者の呼吸回路,換気機,麻酔機,ガスミキサーで 高精度で迅速な酸素濃度測定をすることです.

主要 な 特徴 と テクノロジー

1基本操作原理 パラマグネティズム

物理特性:酸素 (O2) は,磁場に惹かれることを意味し,強力なパラマグネティックである.他の一般的な医療ガス (N2,CO2,N2O,麻酔用蒸気) は軽微な磁気性 (磁場によって排斥される).

"Dumb-Bell"デザイン:センサーには,不均一な磁場の中に配置された,二磁気ガス (窒素のような) で満たされた小さな,懸垂クォーツのダムベルが含まれています.

どう 効く か

1酸素を含むガス混合物がサンプル室に流入すると,パラ磁気酸素分子は磁場に引き込まれます.

2磁気ドームベルを動かす力が生成される.

3. 回転度 は,サンプルガス内の酸素の部分圧力に直比例する.

4精密な光学または電容システムでこの回転を測定し,O2パーセントに対応する電気信号 (0-5Vまたはデジタル) に変換します.

2主要な仕様 (典型)

測定範囲: 0~100% O2 (通常は全範囲で線形)

精度: 通常は医療範囲 (21-100% O2) の ± 1% 以上で,臨床用には最適です.

応答時間 (T90): 非常に速い,通常 < 200 ms で,呼吸ごとにモニタリングが可能である.

出力信号: アナログ電圧 (例えば0~100%O2の0~5V) またはデジタル (組み込み電子機器による)

試料流量:小さい,恒常な試料流量,通常50-200ml/minが必要です.多くのデバイスは組み込みの試料ポンプを使用します.

寿命: 電気化学燃料電池が枯渇するとは異なり,OOM202には消耗要素がありません. 寿命は機械的磨き,シール完整性,電子安定性 適切な校正で5年以上.

医療機器における典型的な用途

OOM202は高級機器のガスモニタリングモジュールに組み込まれています.

臨界治療用換気機: (例えば,古いドレイガー・エビタ,ハミルトン,マケット装置) FiO2 (インスピレーションによる酸素分量) のモニタリングのために.

麻酔作業ステーション: (例えば,Datex-Ohmeda, Dräger) 新鮮なガス流と呼吸回路のO2濃度を測定するために.

患者のモニタリングシステム:マルチガス分析機モジュールの一部として (例えば,CO2,N2O,およびエージェントセンサーと組み合わせた).

酸素濃縮器とブレンドルの検証:校正と品質管理のために.

重要な使用と保守点

1カリブレーションは決定的: 定期的な2点のカリブレーションが必要です:

ゼロポイント:通常100%の窒素 (0%O2) を使用する.CO2は磁気外で,誤ったゼロ値が表示されるため,CO2を含むガスをゼロ化するために使用しないでください.

スパンポイント:既知の酸素校正ガス (例えば100%O2または21%または95%のような医療用空気/酸素混合物) を使用する.

2サンプル・システム・インテグリティ

水槽,粒子フィルター,流量調節器で使用する必要があります.

採取線は清潔で乾燥し,漏れがない必要があります.
