オリジナル 耐久性 使いやすい コメン C30 患者モニター メインボード マザーボード 状態良好

製品の説明

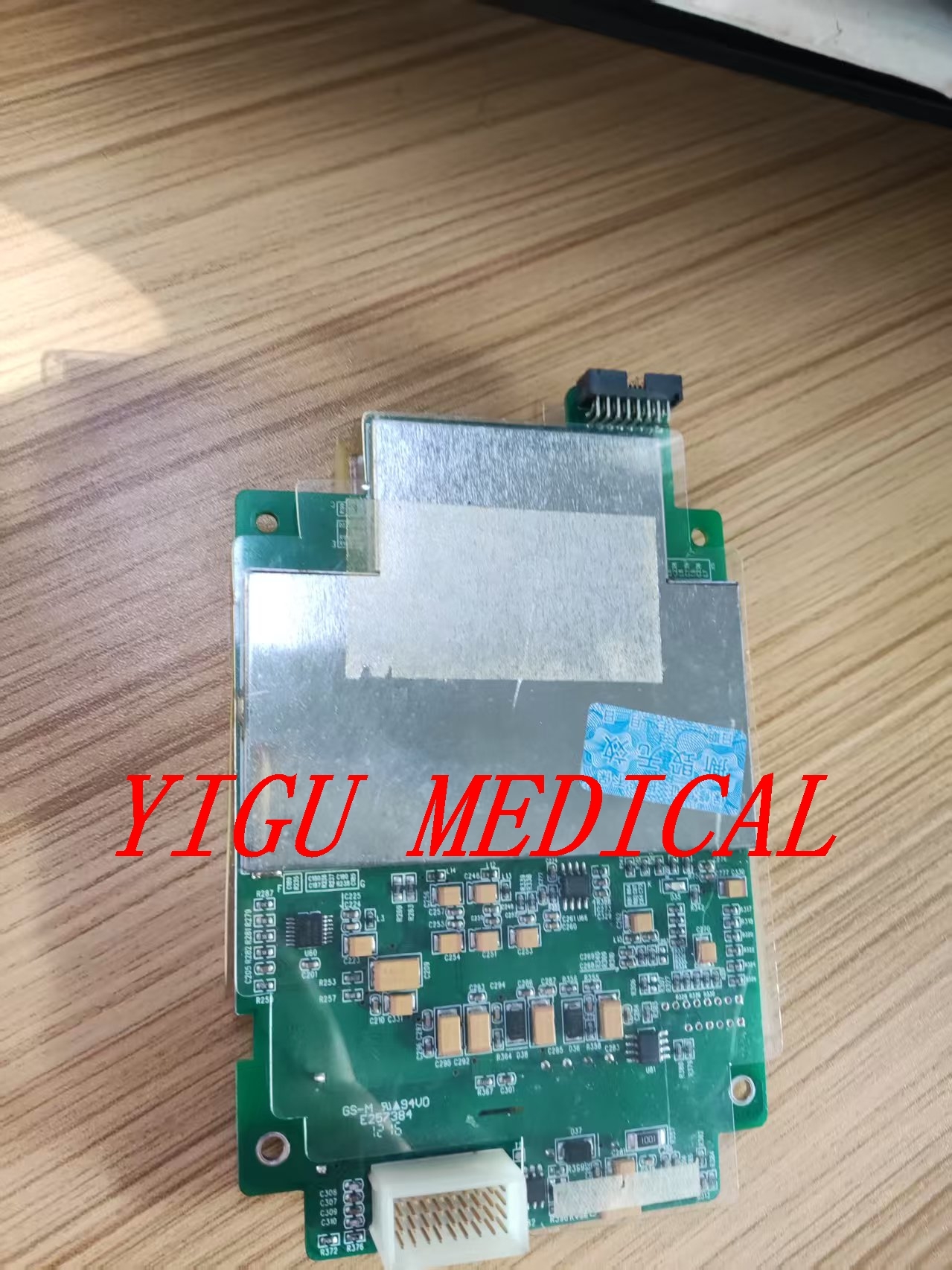

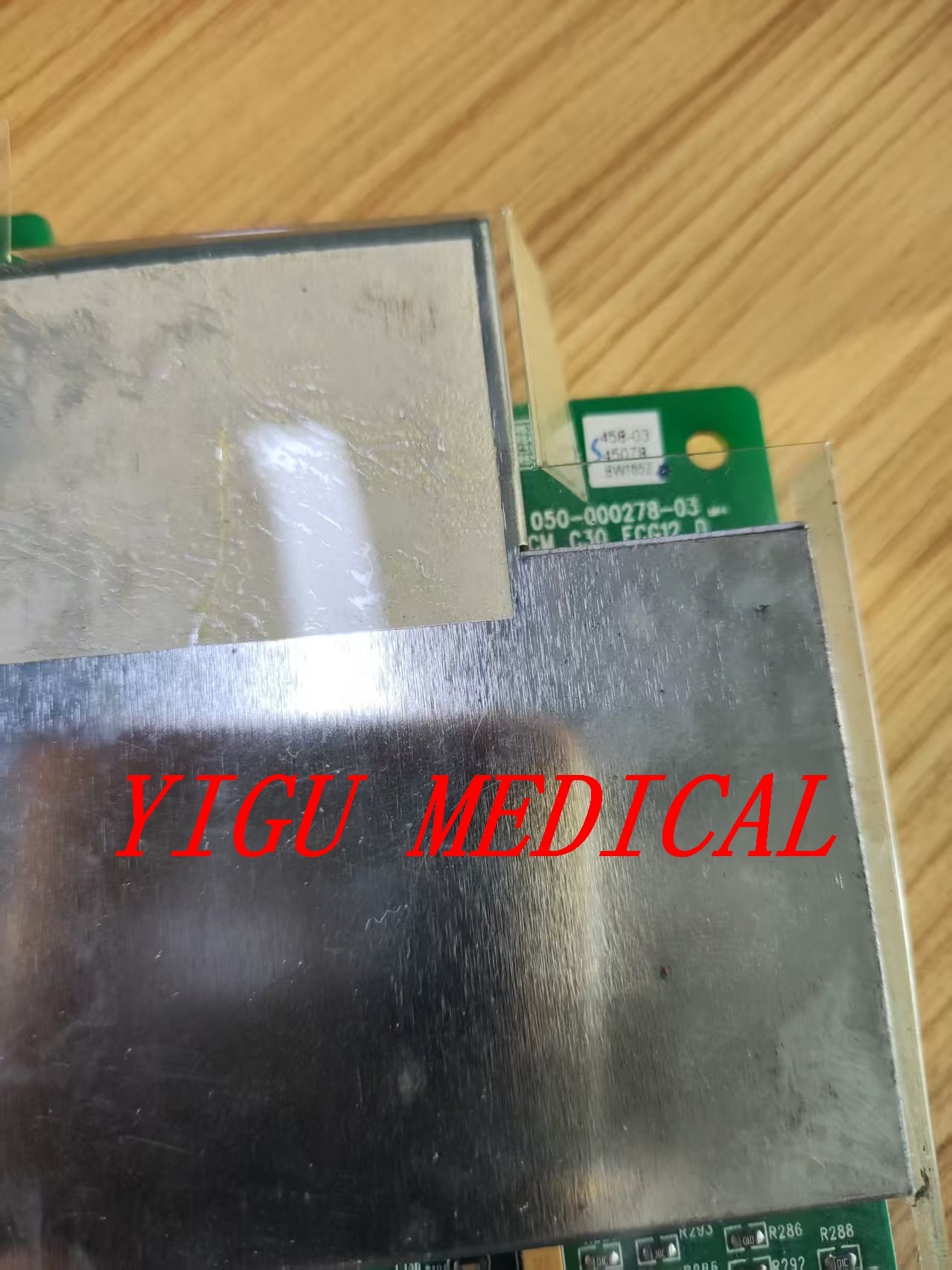

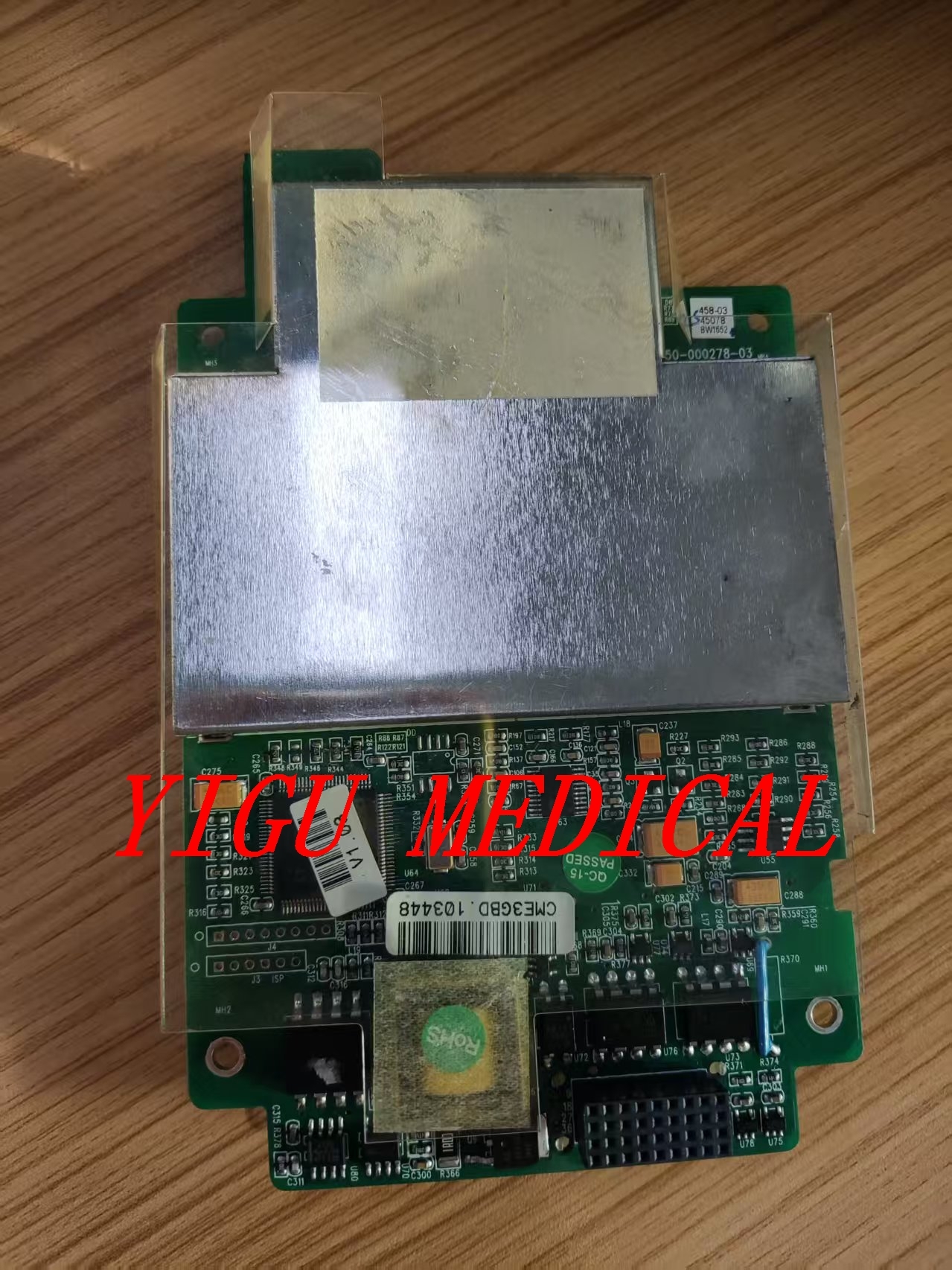

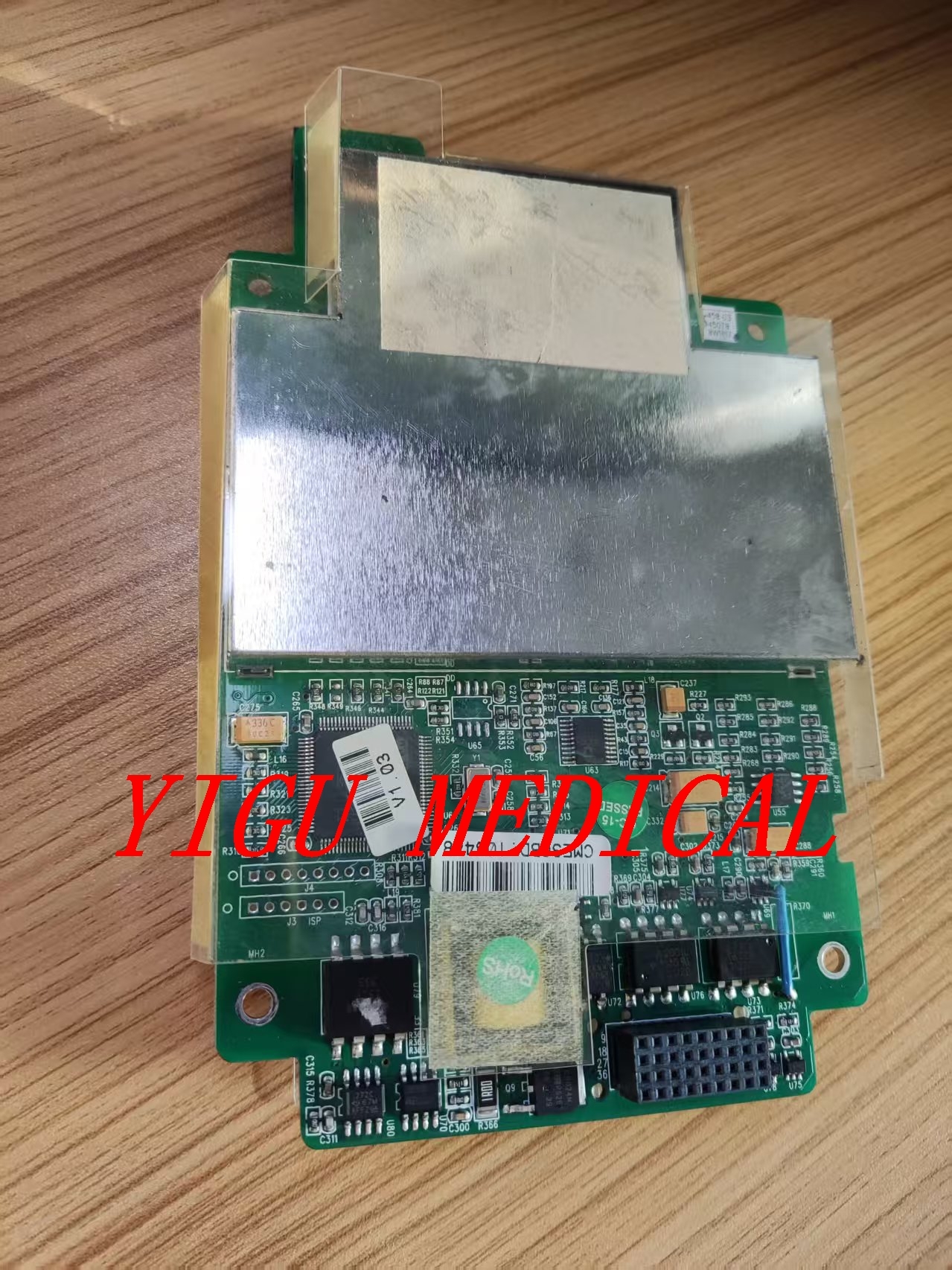

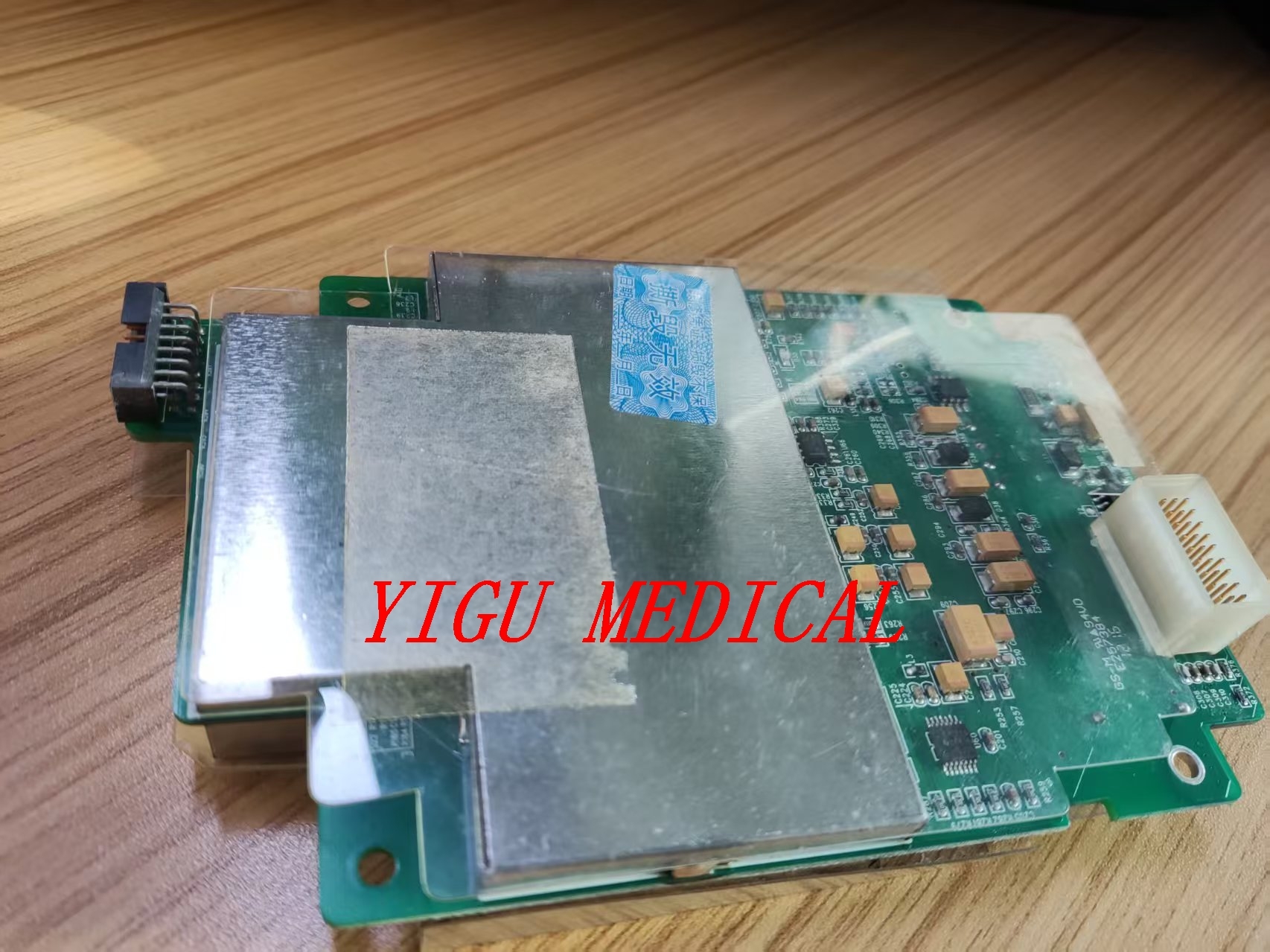

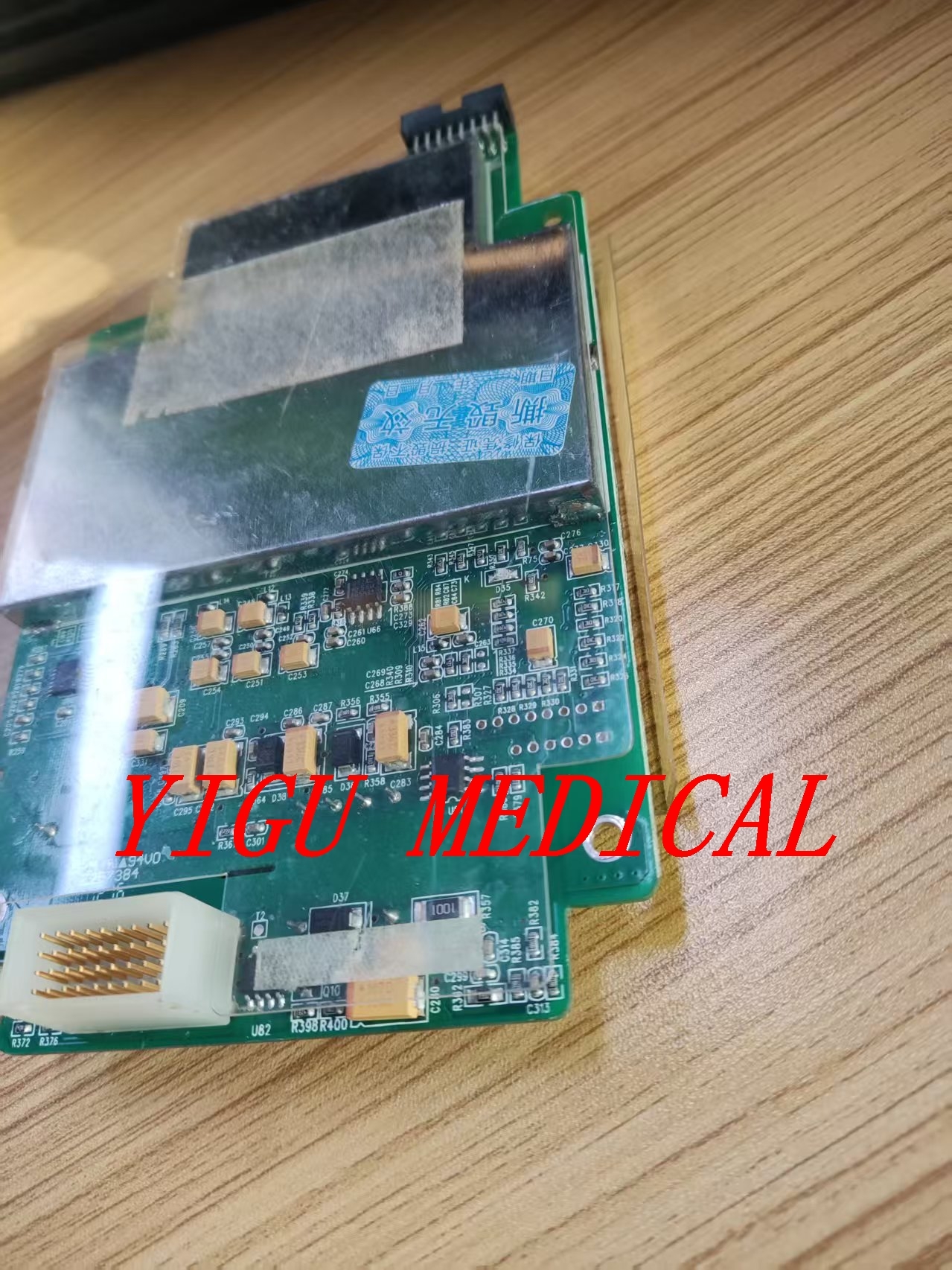

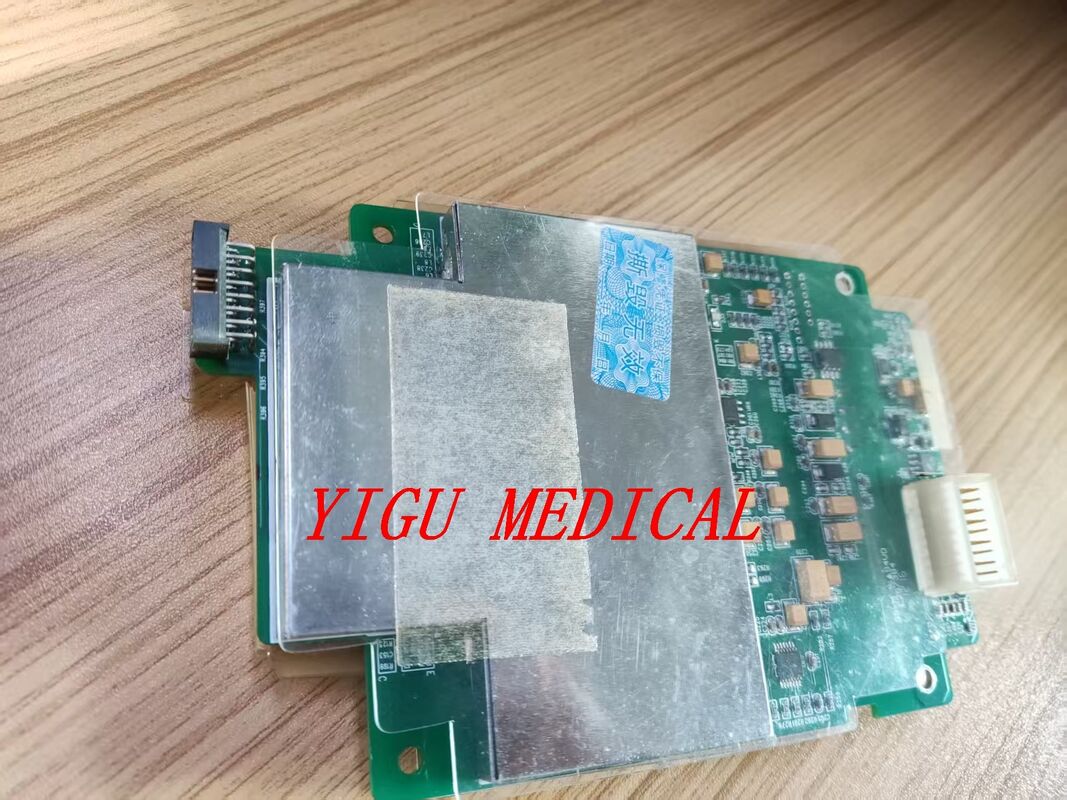

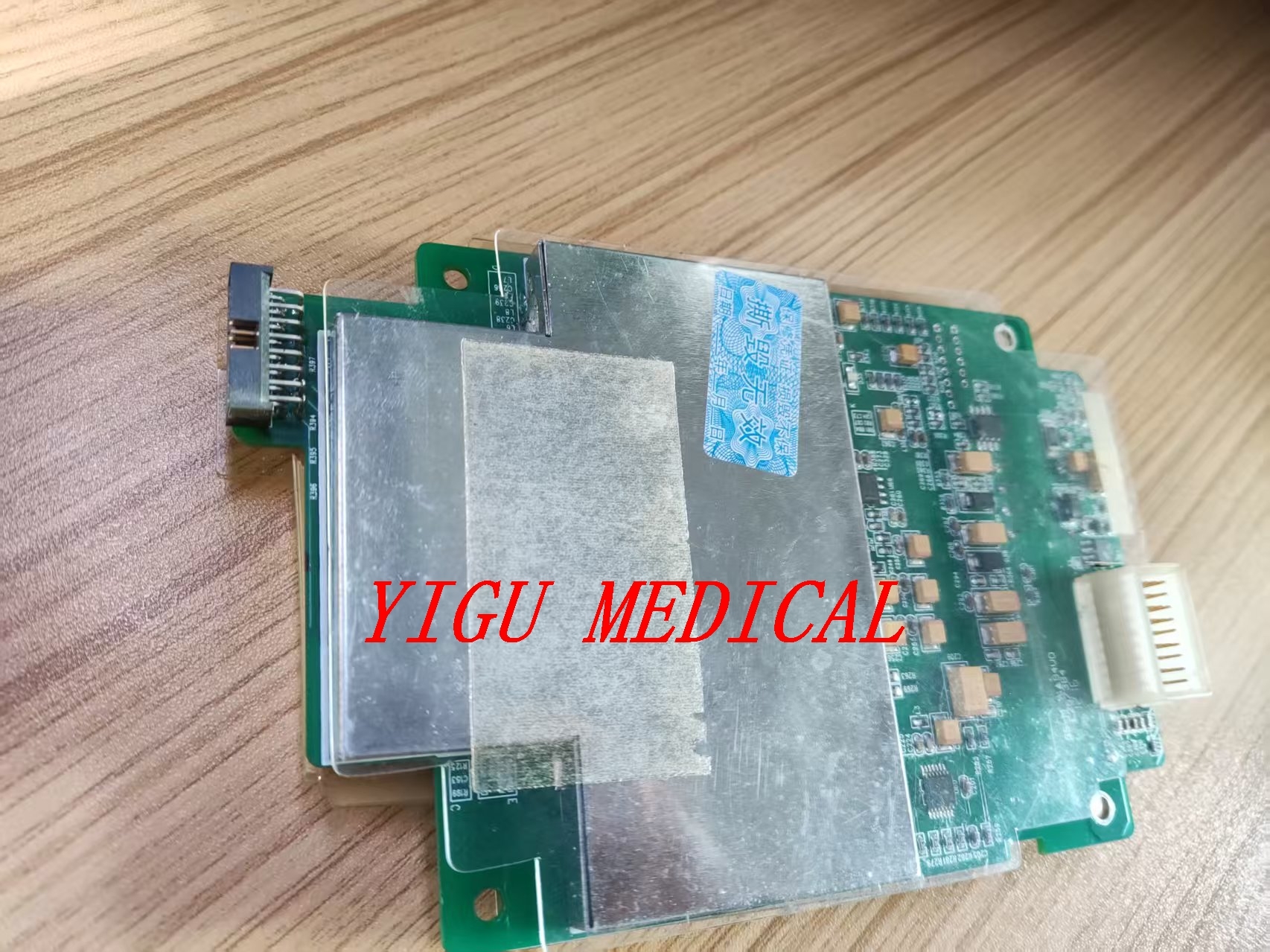

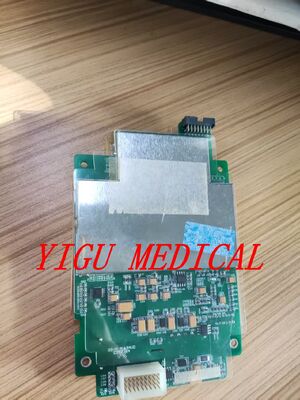

コメン C30 患者のモニター メインボード PN E257384 良好な状態

患者モニター メインボードについて詳しく説明します
**概要**
Comen C30は コンパクトで多パラメータの患者モニターで,様々な臨床環境で使用できます. Its **mainboard** (often called the **motherboard** or **system board**) is the central printed circuit board (PCB) that integrates all electronic components and facilitates communication between different modules.
メインボードアーキテクチャ

**コア機能**
1. **中央処理ハブ:**
- パラメータモジュール (ECG, SpO2, NIBP, Temp, Resp, IBPなど) のデータを統合する
- オペレーティングシステムと監視ソフトウェアを実行
- アラーム,計算,データ保存を管理します

2電力配送と管理:
- 入力電力を (AC/DC/バッテリー) 必要な電圧に変換
- バッテリーの充電と電源の切り替えを管理します
- 敏感なアナログ回路に清潔で制御された電力を供給します

3. **シグナルルーティング&処理:**
- 生理信号のアナログ・デジタル変換
- 波形分析のためのデジタル信号処理 (DSP)
- 騒音フィルタリングとアーティファクト削減

ハードウェア部品

**ボード上のキーIC (統合回路) **
- **メインプロセッサ:** 通常はARM Cortex-Aシリーズまたは類似の埋め込みプロセッサ
- 記憶力
- DDR3 RAM (通常は512MB-1GB)
- NAND フラッシュ ストレージ (4-8GB)
- 拡張用のSDカードスロットがある
- **FPGA/CPLD:** カスタムロジックとタイム制御のために
- **電源管理IC:** 多重DC-DC変換器とLDO調節器
- **通信コントローラ:** CAN,USB,イーサネット,UARTコントローラ

評議会の重要な部門
1. **CPU/処理エリア:** RAMとフラッシュメモリを持つ中央プロセッサ
2. **アナログフロントエンド (AFE):**ECG増幅回路,SpO2信号調節
3. **電源セクション:**電圧調節器,電池管理回路
4. **インターフェイスセクション:**ディスプレイ,パラメータモジュール,外部ポートのコネクタ
5. **隔離障壁:** 患者の安全のために光結合器/隔離増幅器

接続性とインターフェース
**外接装置**
- **モジュールポート:** パラメータモジュールを接続するための (通常は専用コンネクター)
- **ディスプレイインターフェース:** LCD パネルのLVDSまたはeDPコネクター
- **ネットワーク:** RJ45 イーサネットポート
- **USB:** 通常は2〜4つのUSB2.0/3.0ポート
- **シリアルポート:** RS-232 外部装置 (プリンター,換気機)
- 音声:アラームのためのスピーカー出力
- **カードリーダー:** SD/メモリーカード
**内部のヘッダ**
- ** ボタン/LED インターフェース:** フロントパネルの制御装置と指示装置
- **バッテリーコネクタ:** 内部バッテリーパック
- 扇風機コネクタ: 冷却扇風機のために
- 内部アラームスピーカー
- **JTAG/DEBUGポート:** 工場プログラミング/テスト用
システム統合
**パラメータモジュールインターフェース**
C30は,通常,以下のような**モジュール式設計**を使用します.
- メインボードは **バックプレンの機能 **
- 各パラメータ (ECG,SpO2など) に専用の娘板があります.
- 通信は **CAN バス**または独自のシリアル プロトコル
ソフトウェアアーキテクチャ
- **オペレーティングシステム:** 組み込み Linux または VxWorks
- **アプリケーションレイヤ:** コメン独自の監視ソフトウェア
- **ブートプロセス:** U-Boot → Linuxカーネル → アプリケーション

**技術仕様**

**電気特性**
- **入力電圧:** 12-24V DC (通常は電源アダプターから19V)
- **電池電圧:** 通常は10.8-14.4V (3セルまたは4セルリチウムイオン)
- ** 隔離:** 患者接続回路は4000V+隔離
- **電力の消費量:** 活性モジュールによって15-40W

**性能仕様**
- **ECG サンプリング:** 1チャンネルあたり最大1000Hz
- **SpO2更新速さ:** 通常は1秒あたり1〜2回
- **NIBP測定時間:** 通常30〜60秒
- **データ保存:** 72時間以上のトレンドデータ

**一般的な問題とトラブルシューティング**
# 頻繁に失敗するポイント #
1電力部門:
- DC-DCコンバータが故障した
- 吹いたファイューズや保護ダイオード
- バッテリー充電回路障害

2. **メモリ/ストレージの問題:**
- 壊れたフラッシュメモリ
- 失敗したRAMチップ
- SDカードスロット損傷

3. **インターフェイスの問題:**
- モジュール交換による損傷
- CAN バスの通信障害
- 画面インターフェースの問題

メインボードの障害の症状
- **電源なし/ブートなし:** 良い電源でも
- **断続的な凍結/衝突:** 特に測定中に
- **モジュール認識の問題:**モジュールは検出されていないかオフラインに
- **ディスプレイ・アーティファクト:** 歪んだ波形やグラフィック
- **バッテリー 充電していない:** バッテリーと電源が良さにもかかわらず

**メンテナンス&サービス**

**予防的なメンテナンス**
- **定期清掃:** 粉塵除去 (圧縮空気が推奨)
- **コネクタ検査:** 曲がったピンや腐食の確認
- **ファームウェア更新:** 製造者の更新を慎重に適用します
- **冷却:** 換気と扇風機の動作を確保する
