高隔離評価と90-264VAC入力を持つ医療グレードの消震器電源ボードM3535A

製品の説明

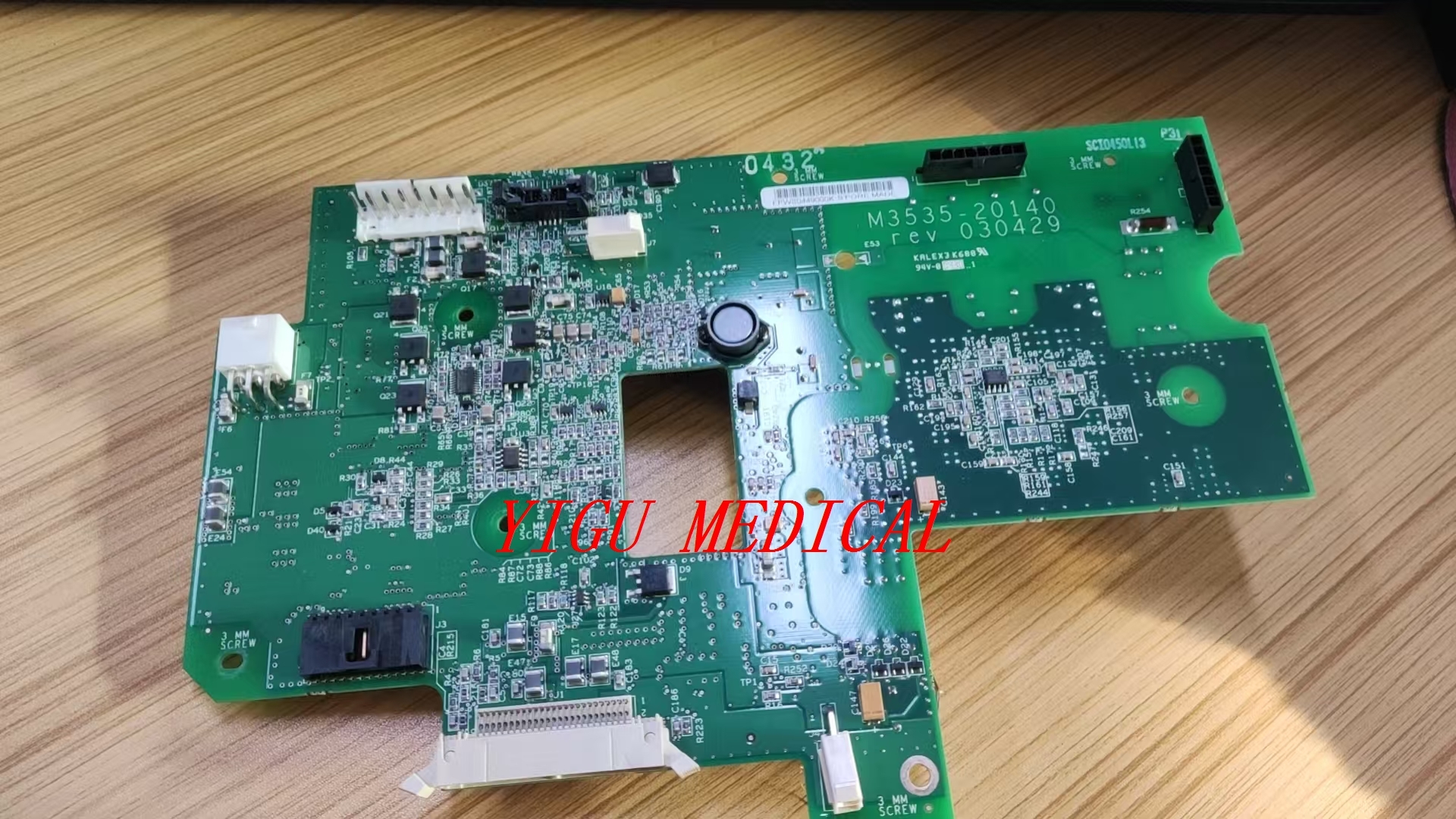

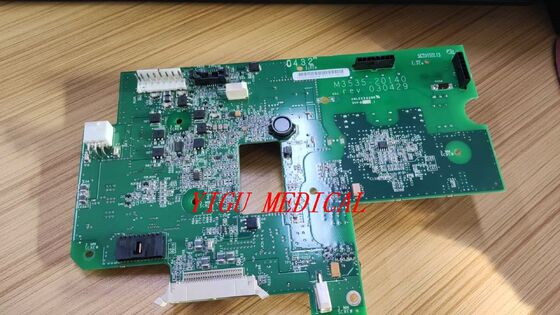

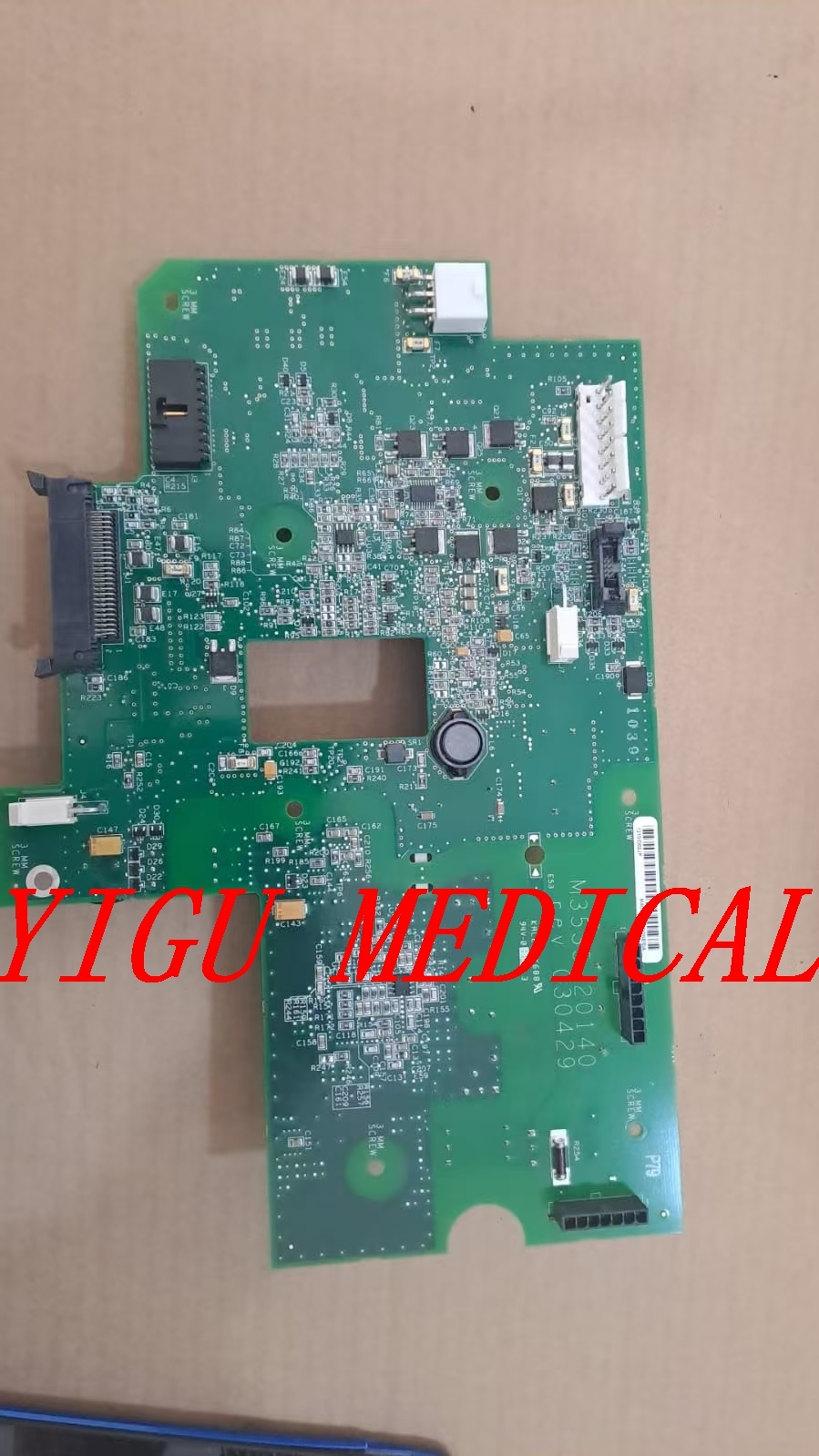

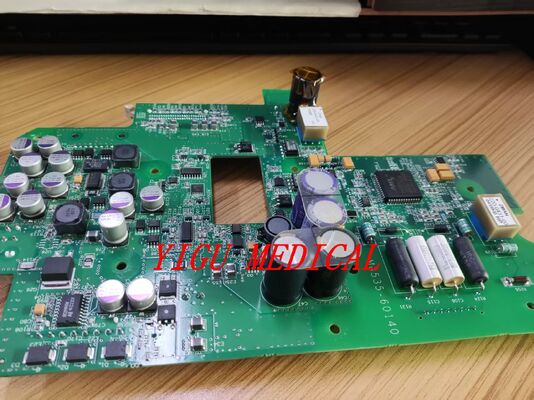

除細動器 PH M3535A 電源基板 PN M3535-20140、3ヶ月保証付き

M3535A 電源基板の紹介

この基板は、入力AC主電源を、デバイス内のさまざまな内部回路に必要な安定したDC電圧に変換するように設計されています。その中核的な機能は、医療用モニタリング機器に信頼性と安全性を確保して電力を供給することです。

主な機能と特徴:

中核的な機能:

幅広いAC入力（90-264V、世界的に互換性あり）を、一連の絶縁された安定したDC出力（例：+5V、+12V、+3.3V、±15Vなど）に変換します。

モニターのマザーボード、ディスプレイ、バックライト、およびセンサーモジュール（血圧、血中酸素、ECGモジュールなど）にクリーンな電力を供給します。

主な特徴（医療グレードの要件）:

高い信頼性：医療機器は24時間365日の中断のない安定した動作を必要とします。電源は非常に重要です。

低リーク電流：患者への微弱な感電のリスクを防ぐため、医療安全基準（IEC 60601-1など）を厳格に遵守しています。

高絶縁定格：入力（高電圧AC）と出力（低電圧DC）回路間、および患者接続ポイント間には、厳格な電気的絶縁バリアが存在します。

過電圧、過電流、過熱保護：包括的な保護回路が装備されており、障害が発生した場合に安全にシャットダウンし、他の高価なコンポーネントへの損傷や危険を防止します。

EMC性能：優れた電磁両立性設計により、外部干渉に強く、他の機器に影響を与える可能性のある過剰な電磁干渉を発生させません。

物理的なフォームファクター:

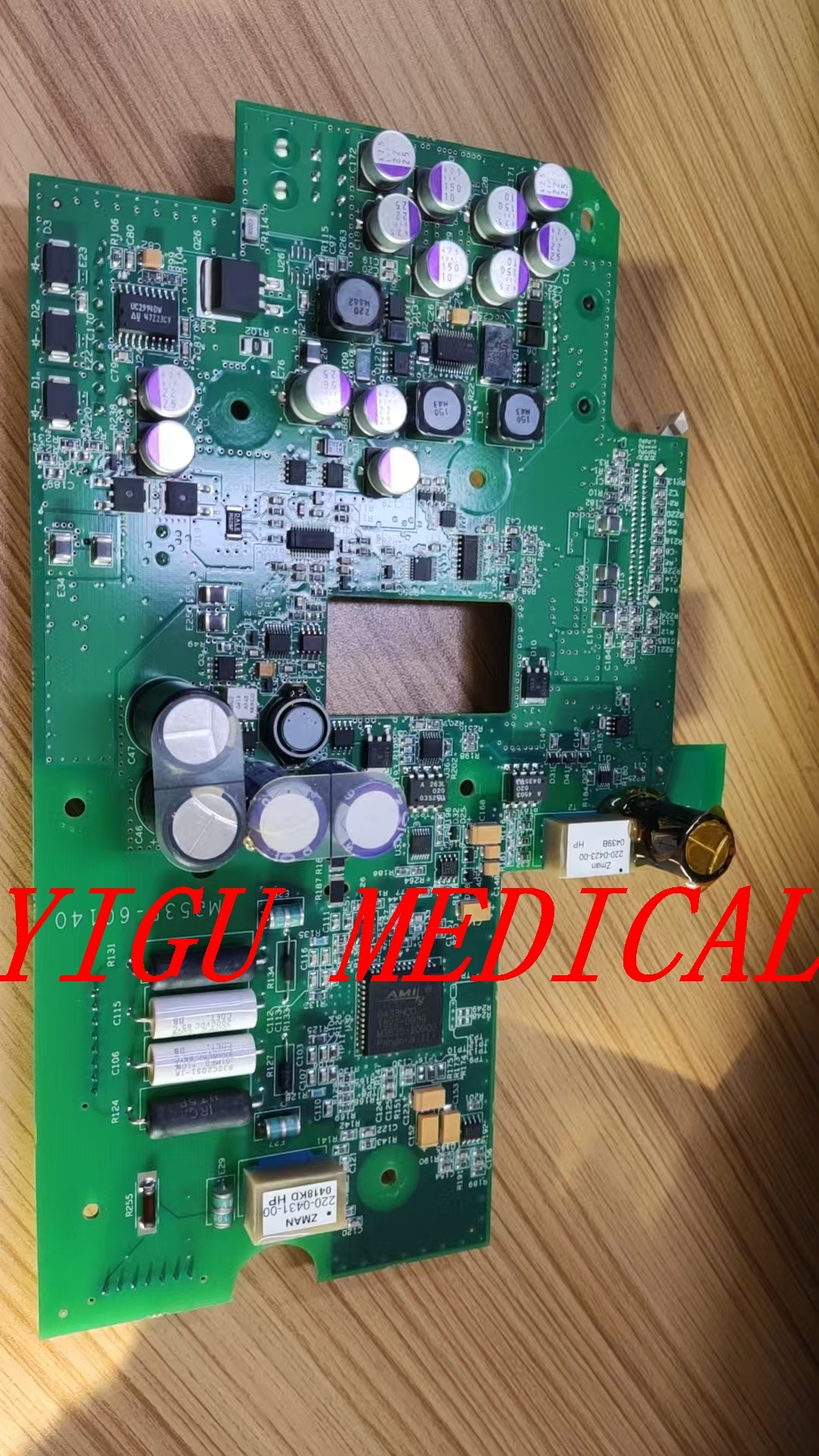

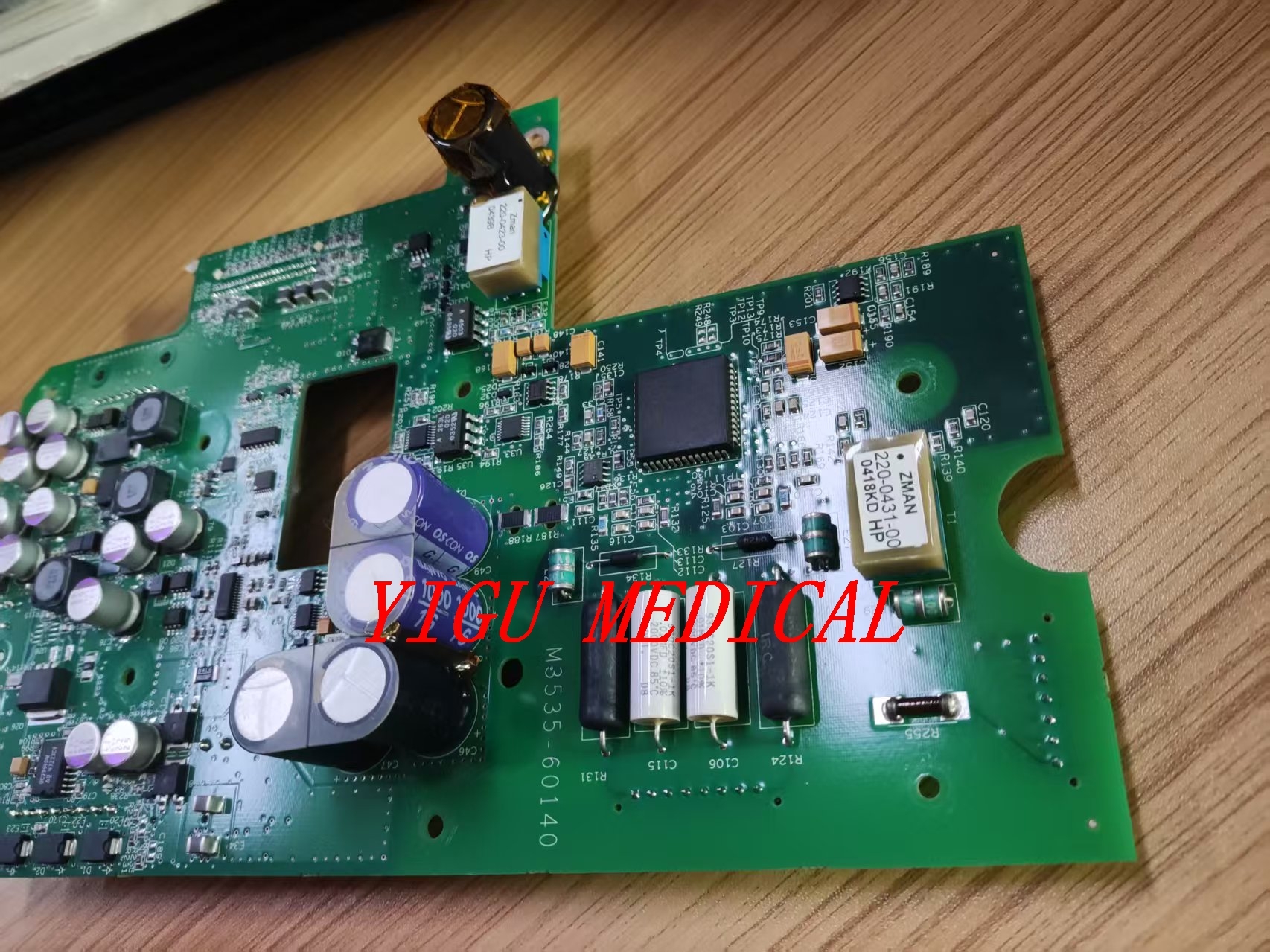

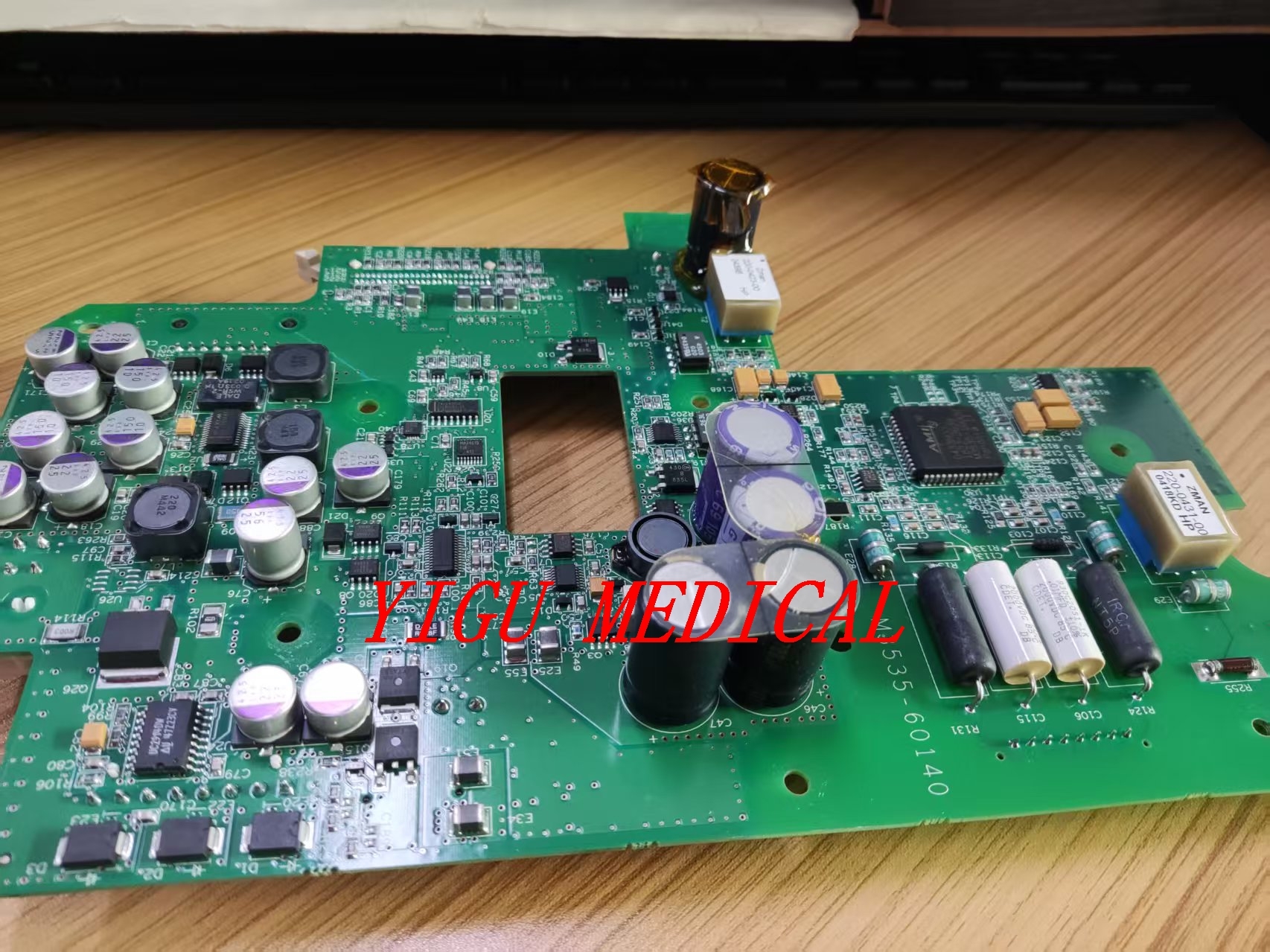

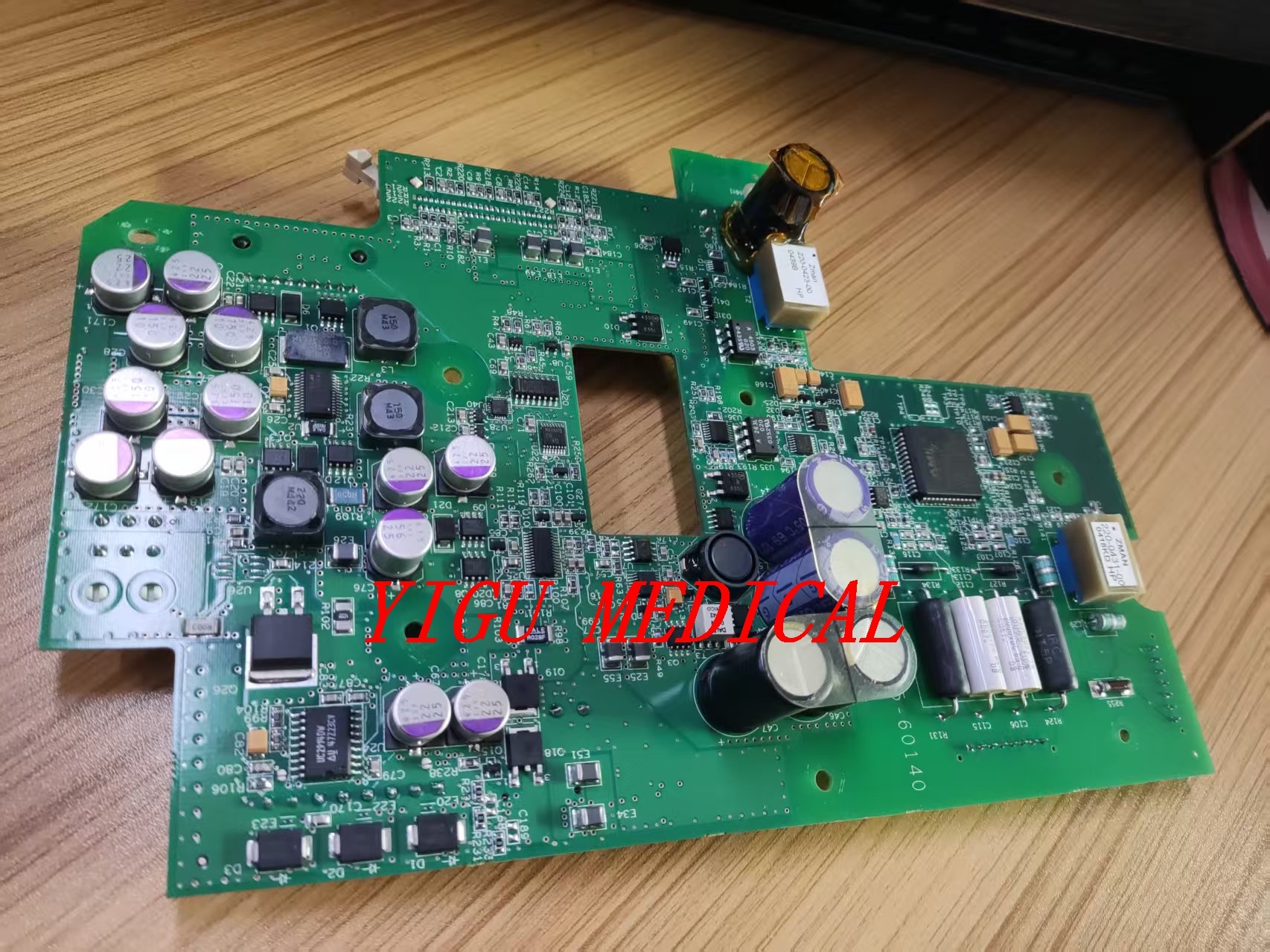

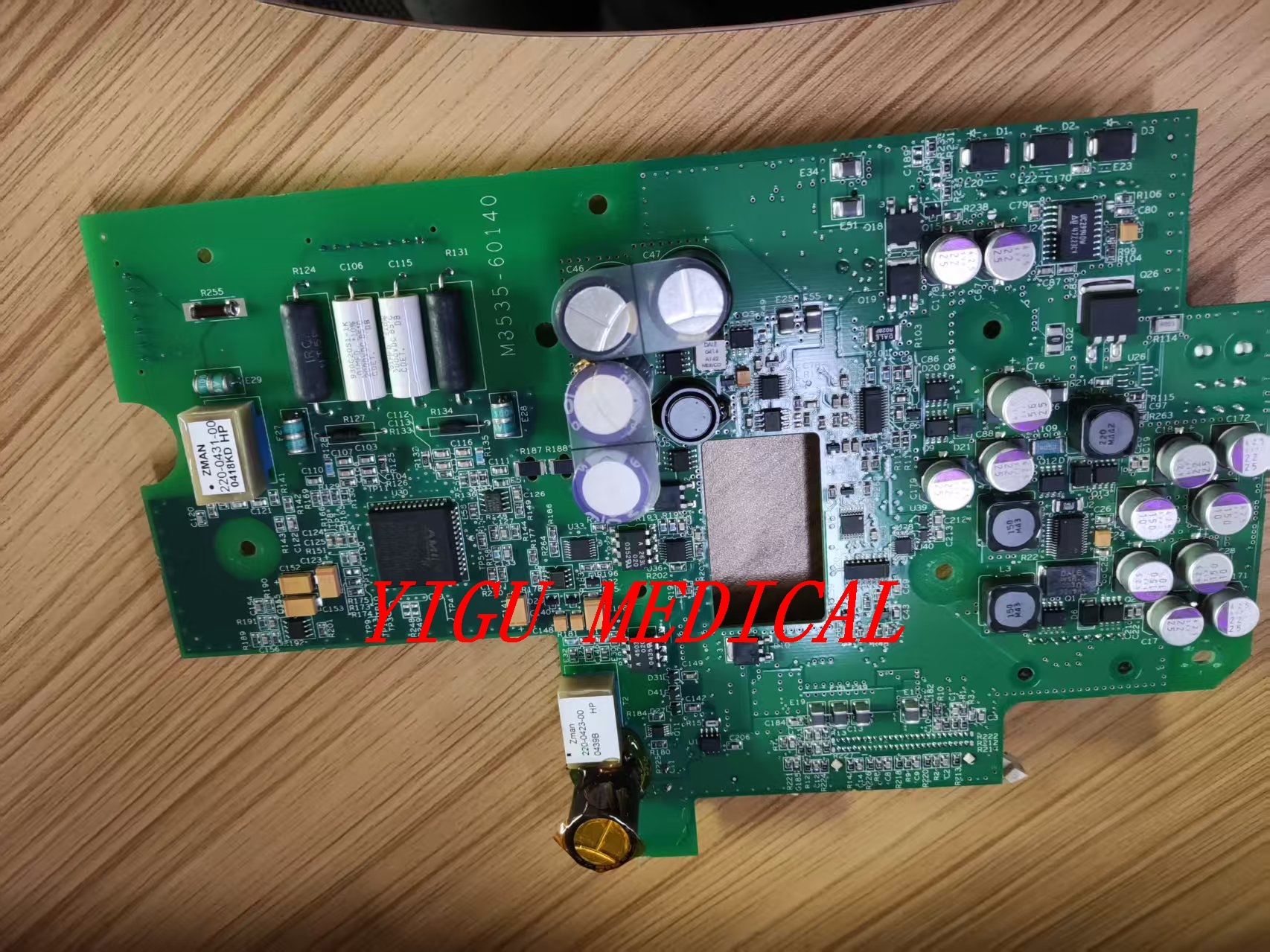

通常、大型ヒートシンク、高電圧フィルターコンデンサ、トランス、スイッチングトランジスタ、および制御ICを含む、独立したプリント回路基板。

ボードツーボードコネクタまたはワイヤーハーネスを介して、メインボードおよび他のモジュールに接続されています。

基板には通常、「M3535A」という明確なラベルが貼られています。

一般的な故障と症状：この電源基板が故障すると、モニター全体が動作しなくなるか、不安定に動作します。具体的には、以下のように現れます:

完全に無反応：電源ボタンを押してもインジケーターライトが点灯せず、画面は暗いままです。

電源が入らない：わずかな音が聞こえるか、インジケーターライトが短く点滅してからモニターがシャットダウンします。

断続的な再起動：デバイスが突然電源を失い、動作中に再起動します。

特定の機能の故障：特定の回路での異常な電圧出力により、モジュール（血中酸素や血圧など）が誤動作します。

ヒューズ切れ：内部短絡により、入力ヒューズが切れます。

重要な注意事項（メンテナンス関連）：高電圧の危険性：この基板はAC主電源に直接接続されています。電源が切断された後でも、潜在的に致命的な電荷が高電圧コンデンサに残っている可能性があります。専門家以外は、分解や修理を試みないでください。

概要：Ph M3535Aは、フィリップス医療機器内の重要なスイッチング電源基板であり、厳格な医療安全基準を満たしています。その設計目標は、生命維持モニタリング機器に安全、確実、かつ中断なく電力を供給することであり、その信頼性は患者の安全性に直接関連しています。
